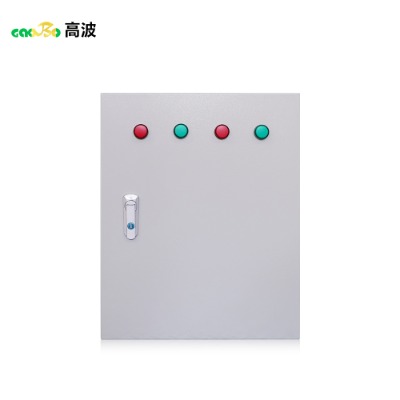

Что такое шкаф ATS:

ATS, также известный как ATSE, расшифровывается как автоматический переключатель нагрузки, обычно называемый двухканальным автоматическим переключателем питания. Согласно национальному стандарту, изделие ATS — это электроприбор, состоящий из одного (или нескольких) переключателей нагрузки и других необходимых электрических компонентов, используемый для обнаружения цепей питания и автоматического переключения одной или нескольких цепей нагрузки с одного источника питания на другой.

Это устройство используется для переключения между основным и резервным электропитанием и подачи электроэнергии. При отключении основного электропитания оно автоматически запускает резервный источник питания (генераторную установку) и переключает предварительно заданные важные нагрузки на дизель-генераторную установку. При восстановлении основного электропитания оно отключает дизель-генераторную установку и автоматически переключает нагрузки на основное электропитание. Дизель-генераторная установка автоматически отключается после охлаждения в течение 5 минут и возвращается в режим ожидания.

Основные характеристики и преимущества

Двухканальный источник питания представляет собой автоматический переключатель, объединяющий коммутацию и логическое управление, что исключает необходимость во внешнем контроллере и обеспечивает истинную мехатронную интеграцию. Он оснащен датчиком напряжения, датчиком частоты, интерфейсом связи, а также электрическими и механическими блокировками, обеспечивающими автоматическое, дистанционное электрическое и аварийное ручное управление. Управление осуществляется с помощью платы логического управления, которая использует различные логические команды для управления работой двигателя и редуктора. Это позволяет двигателю приводить в движение пружину переключателя, накапливая энергию и мгновенно высвобождая ее через механизм ускорения. Это обеспечивает быстрое подключение/отключение цепей или переключение цепей, при этом четко видимые индикаторы состояния обеспечивают безопасную изоляцию и значительно улучшают как электрические, так и механические характеристики.

Переключатели подходят для автоматического переключения между основным и резервным источниками питания в системах электроснабжения, а также для автоматического переключения и безопасной изоляции двух нагрузочных устройств. Переключатели в основном используются в системах распределения электроэнергии или моторных сетях с переменным током 50 Гц, номинальным напряжением 440 В, постоянным током 220 В и номинальным током от 16 до 4000 А, для переключения между одним основным и одним резервным источником питания, а также для переключения между основным и генераторными установками. Они также могут использоваться для нечастого подключения и отключения цепей и для изоляции линий.

Типичные области применения:

Наша продукция широко используется в системах передачи и распределения электроэнергии, а также в системах автоматизации в важных объектах электроснабжения, где отключения электроэнергии недопустимы, таких как пожарные станции, больницы, банки и высотные здания.

Характеристики автоматического переключателя двойного питания:

(1) Использует двухрядные композитные контакты, горизонтальный механизм соединения, микромоторное предварительное накопление энергии и микроэлектронную технологию управления для достижения практически нулевого дугообразования (экран без дуги);

(2) Использует надежные механические и электрические технологии блокировки;

(3) Использует технологию пересечения нуля;

(4) Имеет четкую индикацию положения включения/выключения и функцию блокировки, надежно изолируя источник питания от нагрузки. Высокая надежность и срок службы, превышающий 8000 циклов;

(5) Интегрированная электромеханическая конструкция, точное, гибкое и надежное переключение; хорошая электромагнитная совместимость; высокая помехоустойчивость; отсутствие внешних помех; и высокая степень автоматизации.

(6) Полностью автоматический тип не требует внешних компонентов управления, имеет привлекательный внешний вид, малые размеры и легкий вес. Плата логического управления управляет работой двигателя и редуктора, установленных непосредственно в выключателе, используя различные логические схемы для обеспечения положения выключателя. Двигатель представляет собой двигатель с ПВХ-изоляцией, влаго- и термостойкий, оснащенный предохранительным устройством, которое срабатывает при превышении температуры 110°C или влажности 110°C, а также в условиях перегрузки по току. После устранения неисправности он автоматически возобновляет работу. Реверсивный редуктор использует прямозубые шестерни.

Завод энергетических решений Гаобо Мы находимся в Гуанчжоу, Китай, и предлагаем услуги по изготовлению на заказ всех видов распределительных устройств, шкафов ПЛК, блоков управления АТС и т.д. Приглашаем вас посетить наш завод.
