Входящие и исходящие распределительные устройства: функции и различия.

Что такое вводное распределительное устройство?

Входящее распределительное устройство — это... Шкаф распределительного устройства высокого или низкого напряжения Это распределительное устройство, получающее питание от внешнего источника. Как правило, оно получает питание напряжением 10 кВ из электросети. Затем это питание напряжением 10 кВ подается через распределительное устройство на шину 10 кВ. Распределительное устройство, используемое для приема и распределения этого питания, называется входящим распределительным устройством.

В частности, входящее распределительное устройство — это главное распределительное устройство, которое принимает электроэнергию от низковольтной стороны трансформатора (низковольтного источника питания) в распределительную систему. На подстанциях с уровнями напряжения 35-110 кВ и выше входящим распределительным устройством является низковольтный (10 кВ) распределительный шкаф трансформатора. То есть первый шкаф, подключенный от низковольтного выхода трансформатора к начальному концу шины 10 кВ, называется входящим распределительным устройством, также известным как низковольтное входящее распределительное устройство трансформатора.

Что такое выходящий распределительный шкаф?

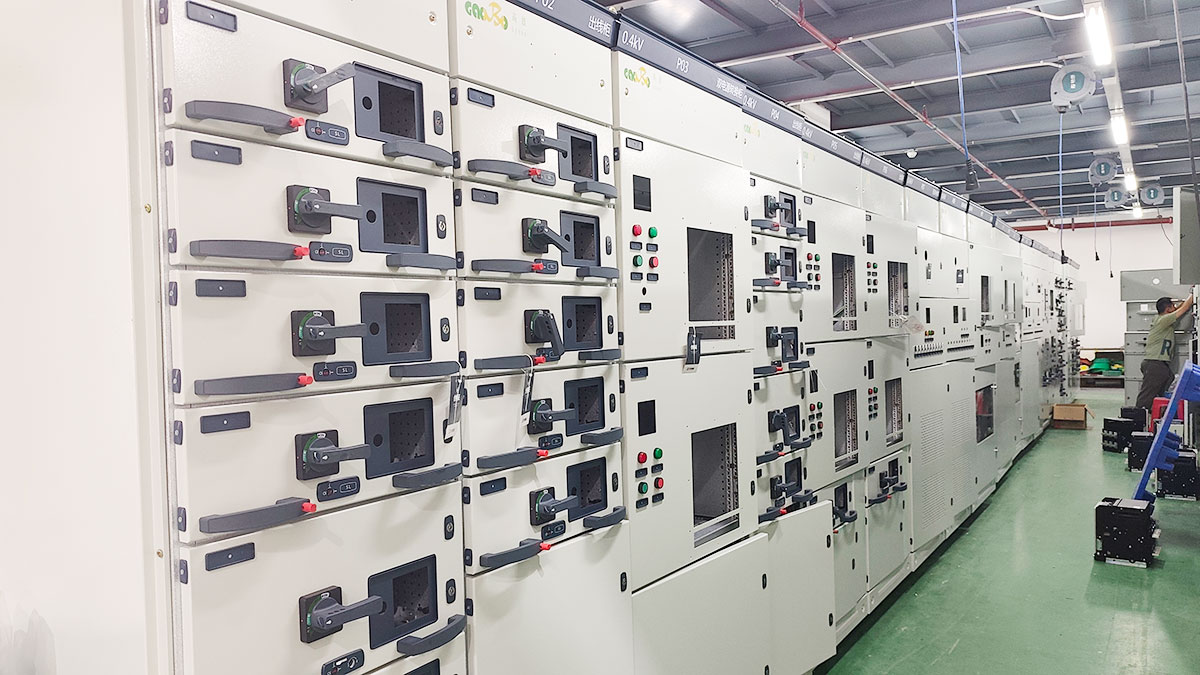

Выпускной распределительный шкаф — это распределительный шкаф, который распределяет электрическую энергию от шины. Например, распределительный шкаф, передающий питание от шины 10 кВ к силовому трансформатору, является одним из распределительных шкафов, работающих на выходе 10 кВ. Такой шкаф устанавливается на низковольтной стороне трансформатора для передачи электроэнергии на низковольтную шину. Затем на низковольтной стороне устанавливается несколько низковольтных распределительных шкафов для распределения электроэнергии между различными нагрузками. Все эти низковольтные распределительные шкафы являются распределительными шкафами, работающими на выходе. Если низковольтная система подключена от близлежащего источника, то распределительный шкаф, к которому подключена входящая линия, также является распределительным шкафом, работающим на выходе, но с более низким напряжением. Распределительные шкафы, получающие питание от низковольтной шины, также являются распределительными шкафами, работающими на выходе.

Функция входящего распределительного устройства

Входящее распределительное устройство представляет собой главный распределительный шкаф со стороны нагрузки. Через этот шкаф проходит весь ток всей шины, и его важность очевидна, поскольку он соединяет главный трансформатор с выходом низковольтной нагрузки.

Что касается релейной защиты, то при возникновении неисправности на низковольтной шине или автоматическом выключателе главного трансформатора, защита от перегрузки по току на низковольтной стороне трансформатора срабатывает на выключателе входящего распределительного щита для устранения неисправности. Неисправность на низковольтной шине также зависит от резервной защиты на низковольтной стороне главного трансформатора, которая срабатывает на входящем распределительном устройстве. Дифференциальная защита трансформатора также срабатывает на автоматическом выключателе на низковольтной стороне трансформатора, то есть на входящем распределительном устройстве.

ФункцияВыходящий распределительный шкаф

Электроэнергия подается от шины 10 кВ к силовому трансформатору через распределительный шкаф; этот распределительный шкаф является одним из распределительных шкафов, отходящих от линии электропередачи 10 кВ.

На низковольтной стороне трансформатора устанавливается распределительный шкаф для подачи электроэнергии на низковольтную шину. Затем на низковольтной стороне устанавливается несколько низковольтных распределительных щитов для распределения электроэнергии между различными нагрузками. Все эти низковольтные распределительные шкафы являются выходными.

Вышеупомянутые два типа распределительных шкафов различаются по своему назначению. Они используются как в низковольтных, так и в высоковольтных системах, и один и тот же тип распределительного устройства (например, низковольтный GGD и высоковольтный KY28) может использоваться как входящий, так и исходящий распределительный шкаф.

Дополнительная информация

Конкретные методы прокладки входящих и исходящих проводов: верх-в-низ, низ-в-верх, бок-в-верх, бок-в-низ и т. д.

1. При использовании шинных мостов для ввода электроэнергии обязательным является верхний ввод; при использовании кабелей предпочтительнее нижний ввод.

2. Основные способы подключения трансформатора к низковольтному вводному шкафу включают: боковой ввод через медную шину, верхний ввод через шинный мост и ввод кабеля через нижнюю часть шкафа.

3. Кабели обычно прокладываются снизу вверх и наружу, тогда как шины чаще прокладываются сверху вниз и наружу. Конкретный метод зависит от соображений проектировщика, включая выбор оборудования, способ проводки, условия строительства, объем инвестиций и предпочтения заказчика.
