Наружный высоковольтный распределительный шкаф KYN28 для системы аварийного электроснабжения
Приложение:

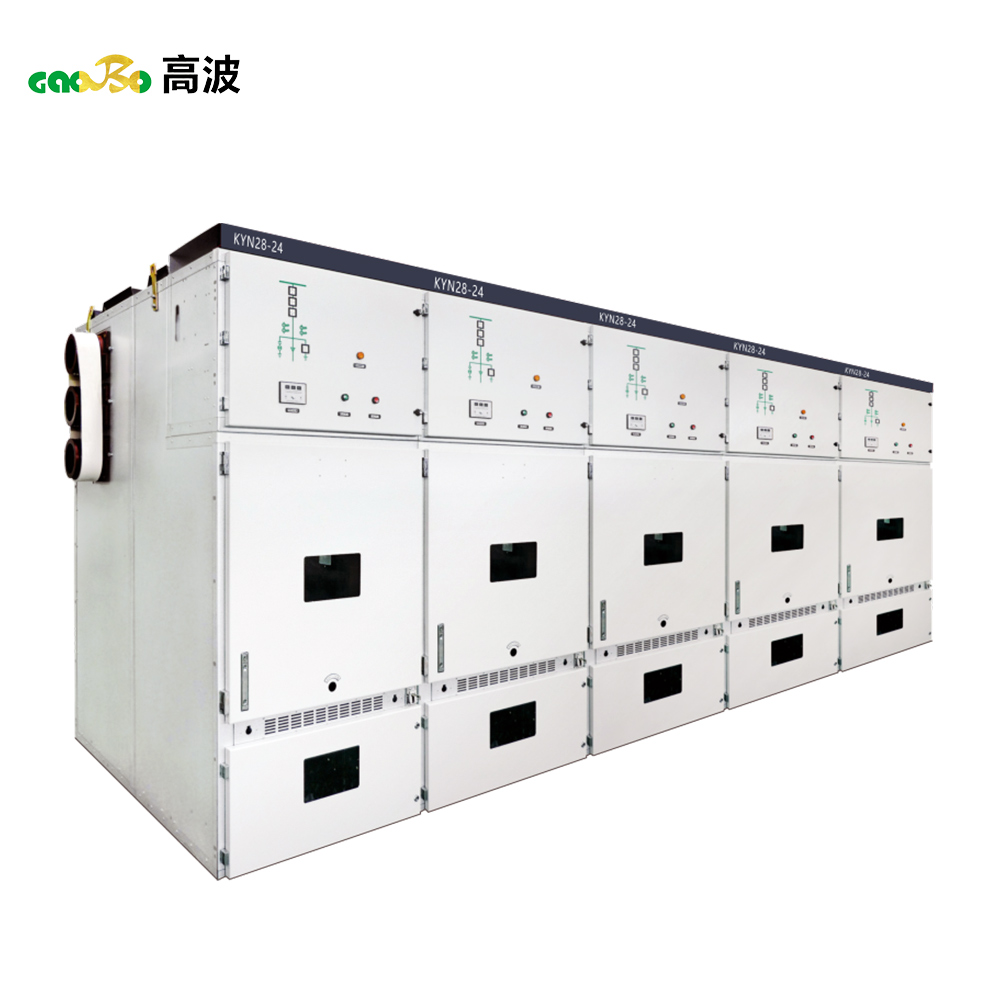

Внутреннее распределительное устройство KYN28-24/1250-31.5 в металлическом корпусе с выкатным корпусом подходит для сетей переменного тока частотой 50 Гц и напряжением 3–24 кВ и широко применяется на электростанциях, подстанциях, распределительных пунктах, в городских распределительных сетях, на промышленных и горнодобывающих предприятиях, в торговых центрах, аэропортах, метрополитенах, ветроэнергетике, больницах, стадионах, железных дорогах, туннелях и других объектах для управления, защиты и мониторинга. Устройство может быть оснащено как стандартным распределительным устройством, так и вакуумным выключателем VS1 отечественного производства, что делает его высокопроизводительным распределительным устройством с такими преимуществами, как гибкие схемы распределения, компактная конструкция, безопасность и надежность, удобство обслуживания, ударопрочность и коррозионная стойкость.
Особенности продукта:
Цельнометаллическая сборка, модульная сборочная конструкция;
Шкаф изготовлен из импортного тонкого стального листа с алюминиево-цинковым покрытием, обработанного на гибкой системе обработки FMS, и использует передовую технологию многоскладывания. Он соединяется заклепочными гайками и высокопрочными болтами, что обеспечивает высокую точность, стойкость к коррозии, малый вес, высокую прочность и большую универсальность.

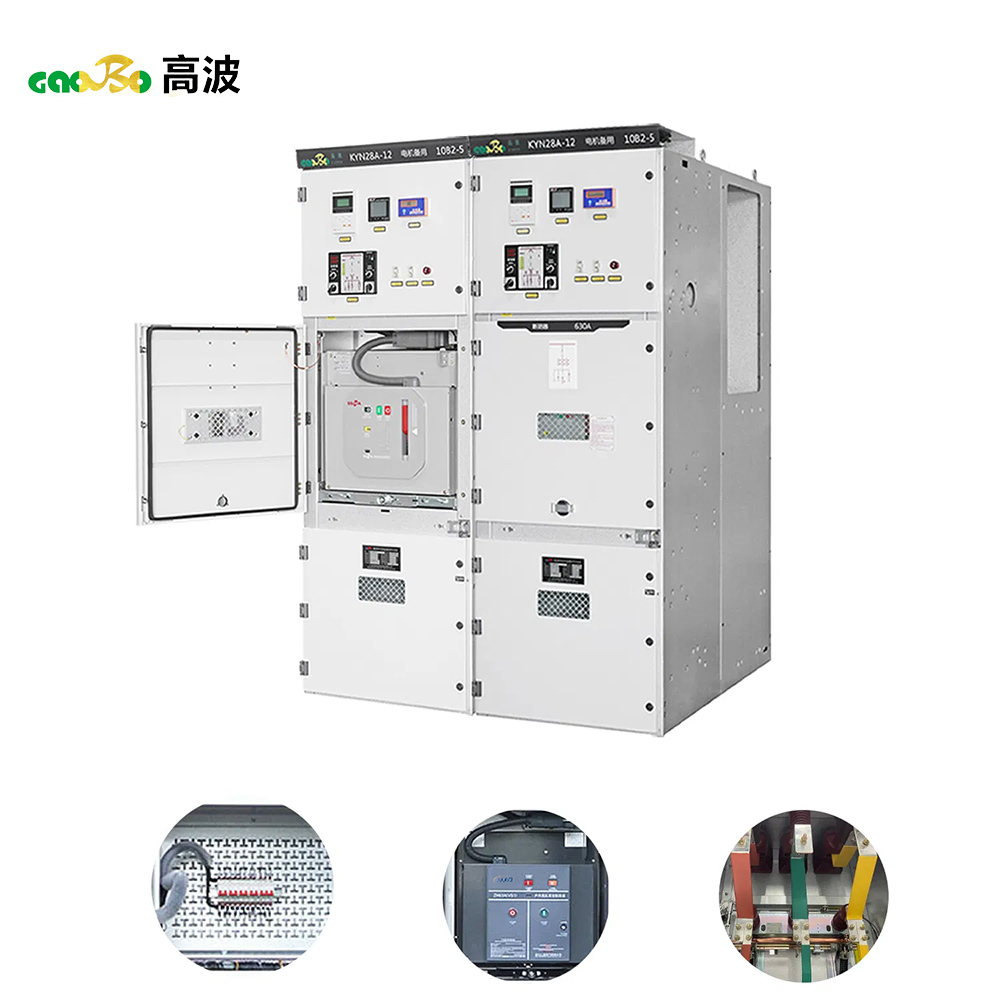

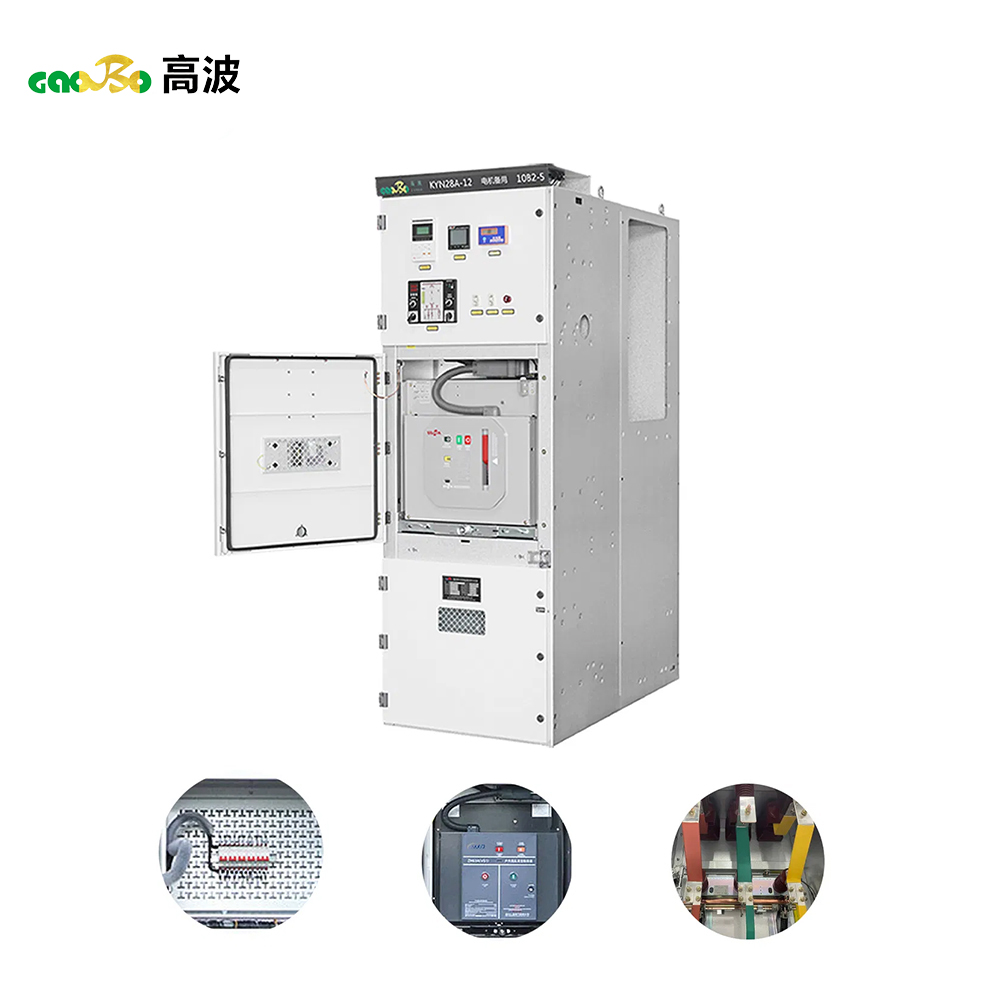

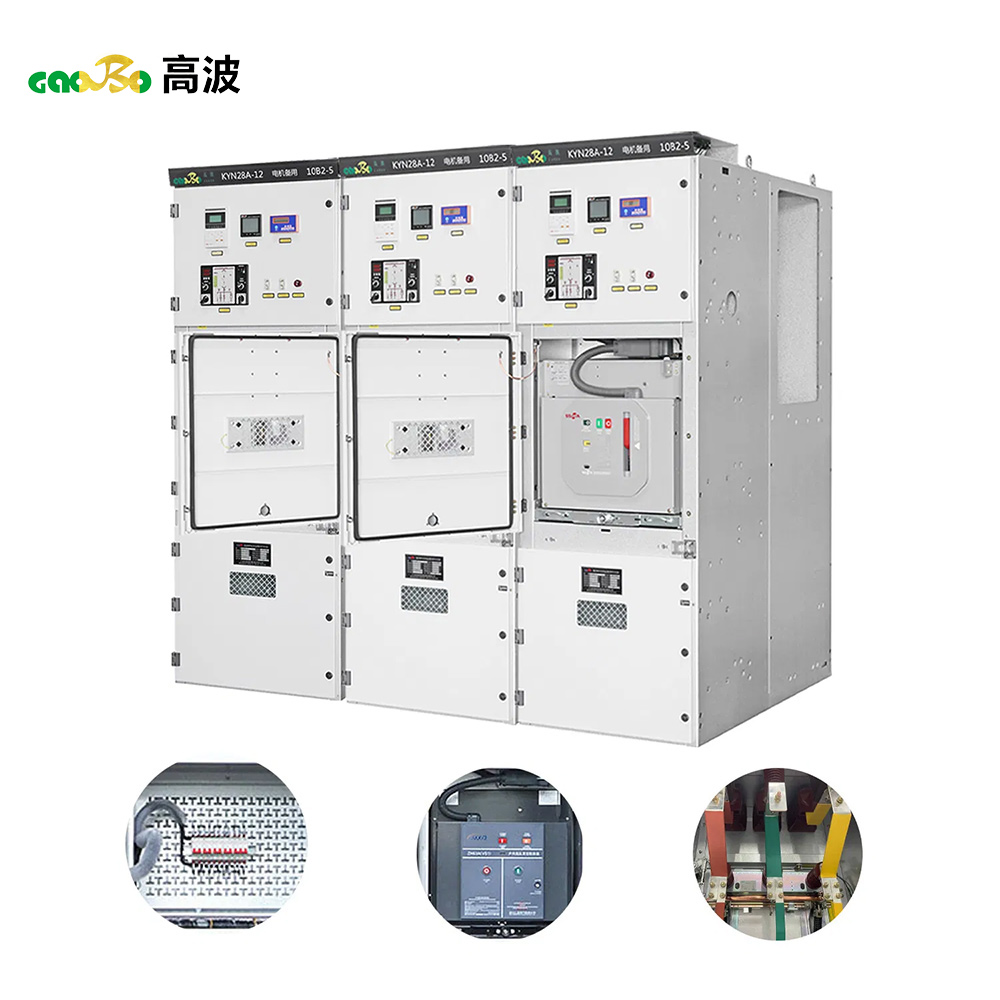

Тележка оснащена рабочими и испытательными устройствами, а каждая позиция имеет устройство позиционирования и индикации, что обеспечивает безопасность и надежность.
Тележки одинаковой спецификации свободно взаимозаменяемы, что обеспечивает высокую взаимозаменяемость;
Тележка перевозится с помощью специального транспортного средства, что делает эксплуатацию простой и гибкой;
В кабельном отсеке можно разместить до девяти одножильных кабелей;
Надежные механические и электрические блокировочные устройства полностью отвечают требованиям «пятикратной надежности»;
Все высоковольтные отсеки оснащены каналами сброса давления для обеспечения личной безопасности;
Передняя дверь оборудована смотровым окном для наблюдения за рабочим состоянием внутренних компонентов.
Технические параметры：
| Параметр | Подробности |
| Номинальное напряжение (переменный ток) | 24 кВ |
| Номинальный ток | 1250А |
| Номинальная частота | 50 60 Гц |
| Номинальное распределительное устройствоТекущий | 630А 1250А 1600А 2000А 2500А 3150А |
| Рейтинг перерыва Текущий | 630А 1250А 1600А 2000А 2500А 3150А |
| Номинальный кратковременный ток | 16 20 25 31,5 40 (КА/4С) |
| Номинальный пиковый выдерживаемый ток | 40 50 63 80 100 КА |
| Номинальный ток отключения при коротком замыкании | 16 20 25 31,5 40 КА |
| Номинальный ток короткого замыкания | 40 50 63 80 100 КА |
| Номинальный уровень изоляции, выдерживаемое напряжение при промышленной частоте | Фаза - Фаза Фаза-Земля 42 Разрыв (Изоляция) 48 |
| Выдерживаемое напряжение импульса молнии | Фаза - Фаза Фаза-Земля 72 Разрыв (Изоляция) 85 |
| Срок службы автоматического выключателя | 10000 раз |
| Уровень защиты | Корпус IP4X, шкаф автоматического выключателя открыт: 12PX |
| Температура и влажность окружающей среды | -25~45 ℃ |
| Высота | Менее 1000 м |
