Пример проекта: Решение Schneider Electric MVnex-12 AIS для распределительных устройств среднего напряжения в промышленности.

Предыстория проекта

Современному промышленному предприятию необходимы безопасные, надежные и гибкие решения. система распределения электроэнергии среднего напряжения Для обеспечения непрерывного производства, защиты оборудования и будущего расширения мощностей. Для заводов, коммерческих зданий, подстанций, инфраструктурных проектов и станций возобновляемой энергетики распределительные устройства среднего напряжения играют центральную роль в приеме, распределении, управлении и защите электроэнергии.

В данном проекте заказчик планировал построить новое распределительное помещение среднего напряжения для промышленного производственного предприятия. Система должна была обеспечивать стабильное электроснабжение трансформаторов, производственных линий, электродвигателей, систем отопления, вентиляции и кондиционирования воздуха, систем освещения и вспомогательного электрооборудования. Одновременно заказчик требовал компактной компоновки шкафа, надежной защиты от короткого замыкания, простоты обслуживания и возможности интеллектуального мониторинга.

Для выполнения этих проектных требований, Производитель распределительных устройств GAOBO предложил MSAMV001 Распределительное устройство Schneider Electric MVnex-12 AIS, Высокоэффективное решение для распределительных устройств среднего напряжения с воздушной изоляцией, предназначенное для систем до 24 кВ.

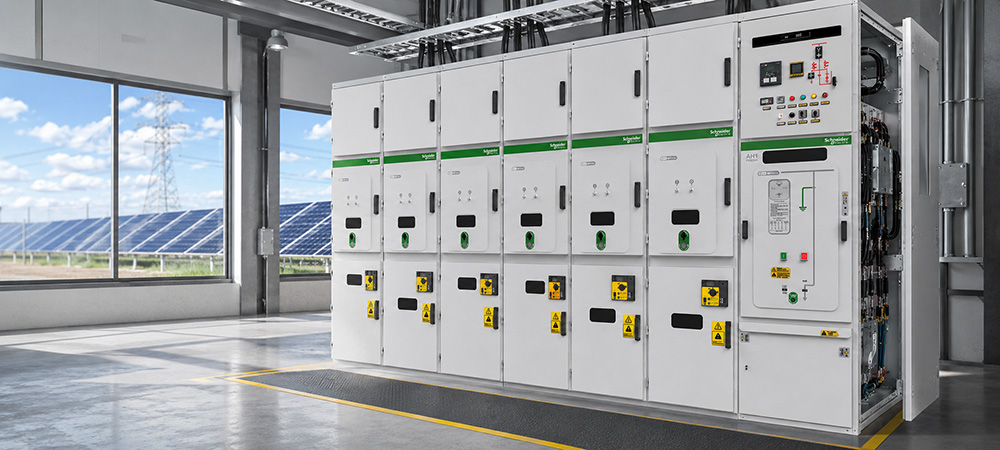

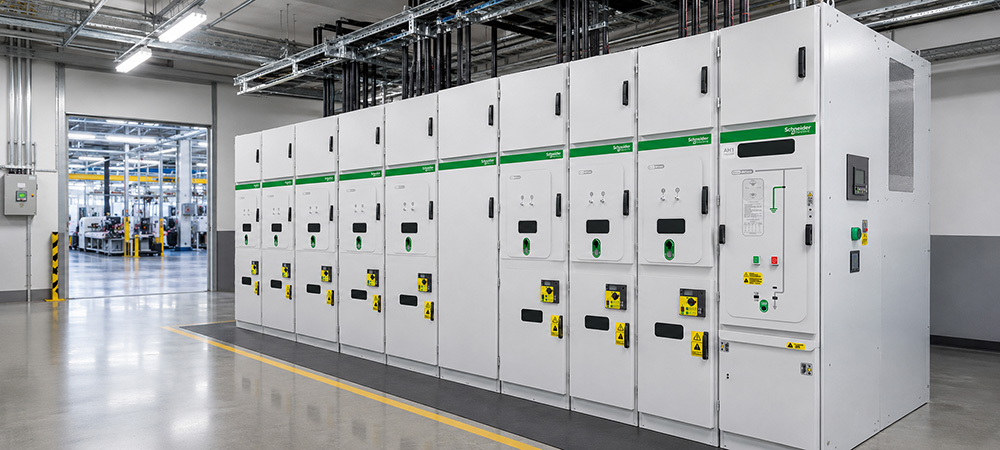

Он Schneider MVnex-12 Это внутреннее, металлическое, выдвижное распределительное устройство AIS для монтажа в центральной части здания. В нем интегрирован герметичный вакуумный выключатель Schneider HVX, предназначенный для обеспечения безопасности, надежности, эффективности, интеллектуального мониторинга и распределения электроэнергии среднего напряжения.

Требования к проекту

Клиенту требовалось распределительные устройства среднего напряжения Система подходит для длительной промышленной эксплуатации. Проект требовал как надежных электрических характеристик, так и удобства в обслуживании.

Основные требования включали:

1. Система распределения электроэнергии среднего напряжения для применений с напряжением 12 кВ / 24 кВ.
2. Безопасная конструкция шкафа с металлическим корпусом для использования внутри помещений.
3. Надежная работа автоматических выключателей для защиты трансформаторов и фидеров.
4. Выдвижная конструкция для удобства осмотра, технического обслуживания и замены.
5. Модульная компоновка шкафов для входящих, исходящих, шинных, измерительных и защитных устройств.
6. Высокая устойчивость к короткому замыканию и пиковому току.
7. Защита от пыли и посторонних предметов внутри электрощитовой.
8. Функция интеллектуального мониторинга для отслеживания состояния и прогнозирующего технического обслуживания.
9. Компактная компоновка шкафа позволяет сэкономить место при установке.
10. Соответствие международным и китайским стандартам на распределительные устройства.

Предлагаемое решение

Компания GAOBO предложила индивидуальный подход. Распределительное устройство Schneider Electric MVnex-12 AIS Состав линейки продукции определяется исходя из потребностей заказчика в нагрузке, мощности трансформаторов, количества фидеров, требований к защите, монтажной площади и планов по дальнейшему расширению.

Система была разработана как комплексное решение для распределения электроэнергии среднего напряжения, включающее в себя:

• Входящий распределительный шкаф
• Выходящий распределительный шкаф фидера
• Шкаф защиты трансформатора
• Секция автобусного отсека
• Шкаф учета
• Низковольтный отсек управления
• Блок релейной защиты и контроля
• Отсек для подключения кабеля
• Выдвижной грузовик с автоматическими выключателями
• Отсек шины

Он MVnex-12 как средневольтное распределительное устройство с воздушной изоляцией Используется для приема, распределения и защиты электроэнергии на подстанциях, заводах, в зданиях и инфраструктурных проектах. Также поддерживает гибкие схемы первичной проводки для различных требований проекта.

Техническая конфигурация

Для данного проекта распределительное устройство было сконфигурировано в соответствии с требованиями к электроснабжению объекта и требованиями безопасности заказчика.

Основная техническая конфигурация:

• Модель изделия: MSAMV001 / MVnex-12
• Номинальное напряжение: 12 кВ, до 24 кВ
• Номинальная частота: 50 Гц / 60 Гц
• Номинальный ток: 630–4000 А
• Номинальный кратковременный выдерживаемый ток: 25 кА / 31,5 кА / 40 кА в течение 4 секунд.
• Номинальный пиковый выдерживаемый ток: 63 кА / 80 кА / 100 кА
• Выдерживаемое напряжение промышленной частоты: 42 кВ для 12 кВ, 65 кВ для 24 кВ.
• Выдерживаемое напряжение при импульсном воздействии молнии: 75 кВ для 12 кВ, 125 кВ для 24 кВ.
• Степень защиты: корпус IP4X, отсеки IP2X
• Главный автоматический выключатель: вакуумный герметичный выключатель Schneider HVX.
• Конструкция: для использования внутри помещений, металлический корпус, среднее крепление, выдвижная.
• Соответствие стандартам: IEC 60298, IEC 60694, GB 3906-2020

План реализации проекта

1. Обследование участка и анализ нагрузок

Техническая группа GAOBO сначала изучила электрические чертежи заказчика, мощность трансформатора, входящее электропитание, требования к фидерной цепи, уровень тока короткого замыкания, способ ввода кабеля, планировку электрощитовой и будущие потребности в расширении.

Этот этап помог подтвердить количество шкафов, номинальный ток, схему защиты, логику управления, функцию учета и окончательную компоновку распределительного устройства.

2. Проектирование систем среднего напряжения

На основе анализа нагрузки компания GAOBO подготовила проект распределения электроэнергии среднего напряжения. Проект включал в себя однолинейную схему, компоновку шкафа, схему первичной цепи, схему вторичного управления, конфигурацию защитных реле, систему учета и интерфейс связи.

Модульная структура Распределительное устройство MVnex-12 Это позволило гибко настраивать систему в соответствии с функциями ввода, вывода, сечения шины, учета и защиты трансформатора.

3. Выбор автоматического выключателя и защиты

В качестве основного компонента для размыкания и защиты был выбран герметичный вакуумный выключатель Schneider HVX. Этот тип выключателя обладает высокой отключающей способностью, длительным сроком службы и низкими требованиями к техническому обслуживанию, что помогает заказчику повысить надежность системы и снизить эксплуатационные риски.

Распределительное устройство также было спроектировано с пятиступенчатой ​​блокировкой для снижения риска ошибок при переключении, техническом обслуживании и осмотре. На странице продукта в качестве ключевых функций безопасности и эксплуатации выделены пятиступенчатая блокировка, защита IP4X/IP2X и готовность к интеллектуальному мониторингу.

4. Заводское производство и сборка

После технического подтверждения компания GAOBO организовала заводское производство.и сборка. Конструкция шкафа была изготовлена ​​из высокопрочных оцинкованных стальных пластин с эпоксидным порошковым покрытием. Шкаф был разделен на отсеки для шин, автоматических выключателей, кабелей и низковольтного оборудования для повышения безопасности и удобства эксплуатации.

В ходе заводской сборки команда выполнила монтаж шин, сборку распределительного щита с автоматическими выключателями, монтаж вторичной проводки, установку защитных реле, сборку механической блокировки, подготовку кабельных отсеков и внутренний осмотр.

5. Контроль качества и испытания

Перед отгрузкой распределительное устройство MVnex-12 прошло проверку качества и функциональное тестирование. Проверка охватывала внешний вид корпуса, механическую работу, перемещение выдвижных тележек, функцию блокировки, точность проводки, целостность заземления, изоляционные характеристики, работу цепей управления и функцию защитных реле.

Это помогло снизить риски при монтаже и повысить эффективность ввода объекта в эксплуатацию.

6. Доставка, установка и ввод в эксплуатацию.

После прохождения проверки распределительные шкафы были упакованы и доставлены на объект заказчика. В ходе монтажа заказчик выполнил установку шкафов, закрепление фундамента, подключение кабелей, заземление и ввод в эксплуатацию на месте.

Компания GAOBO оказывала техническую поддержку, включая инструкции по установке, координацию настроек защиты и подготовку к запуску системы.

Преимущества проекта

Он Распределительное устройство Schneider Electric MVnex-12 AIS Это решение помогло заказчику создать безопасную, надежную и масштабируемую систему распределения среднего напряжения.

К основным преимуществам относятся:

• Надежная система распределения электроэнергии среднего напряжения для промышленного применения.
• Гибкость применения при напряжении 12 кВ / 24 кВ
• Металлическая облицовка отсека для повышения безопасности
• Конструкция со съемным автоматическим выключателем для удобства обслуживания.
• Вакуумный выключатель Schneider HVX обеспечивает высокую тормозную способность.
• Пятиступенчатая система блокировки для снижения рисков неправильной эксплуатации
• Защита корпуса IP4X и отсека IP2X
• Функция интеллектуального мониторинга для прогнозирующего технического обслуживания.
• Компактная модульная конструкция позволяет сэкономить место в электрощитовой.
• Подходит для заводов, подстанций, коммерческих зданий, станций возобновляемой энергетики, аэропортов, железных дорог, портов и центров обработки данных.

Этот пример планирования проекта демонстрирует, как Производитель распределительных устройств GAOBO Мы можем предложить индивидуальное решение MSAMV001 Schneider Electric MVnex-12 AIS Switchgear для проектов распределения электроэнергии среднего напряжения.

Благодаря воздухоизолирующей конструкции, подходит для использования внутри помещений. металлическая выдвижная конструкция, Герметичный вакуумный выключатель Schneider HVX. Благодаря возможности интеллектуального мониторинга и соответствию стандартам IEC и GB, распределительное устройство MVnex-12 подходит для промышленного, коммерческого, коммунального, инфраструктурного применения и использования в возобновляемой энергетике.

Для клиентов, ищущих надежный Распределительное устройство MVnex-12 AIS, средневольтное распределительное устройство 24 кВНезависимо от того, требуется ли вам решение в виде выдвижного распределительного шкафа, компания GAOBO может оказать поддержку проекту на всех этапах: от технического проектирования и производства до тестирования, доставки, руководства по установке и долгосрочного обслуживания.
