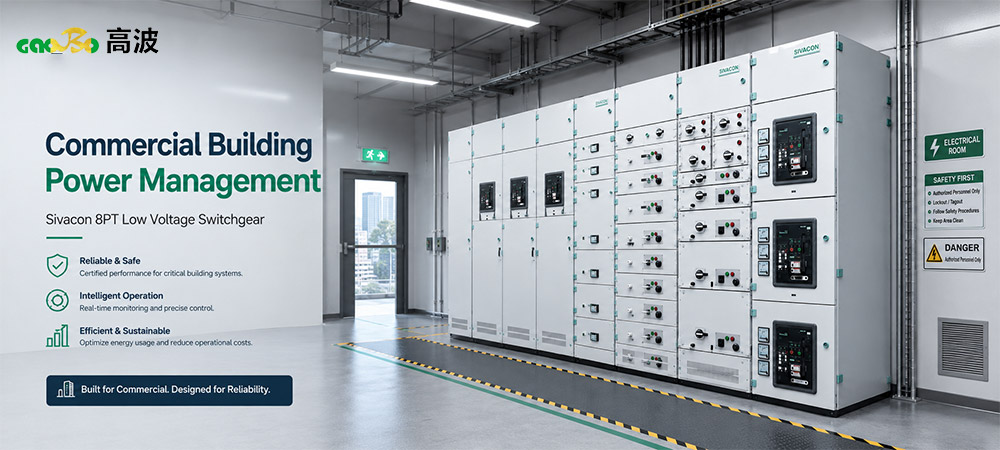

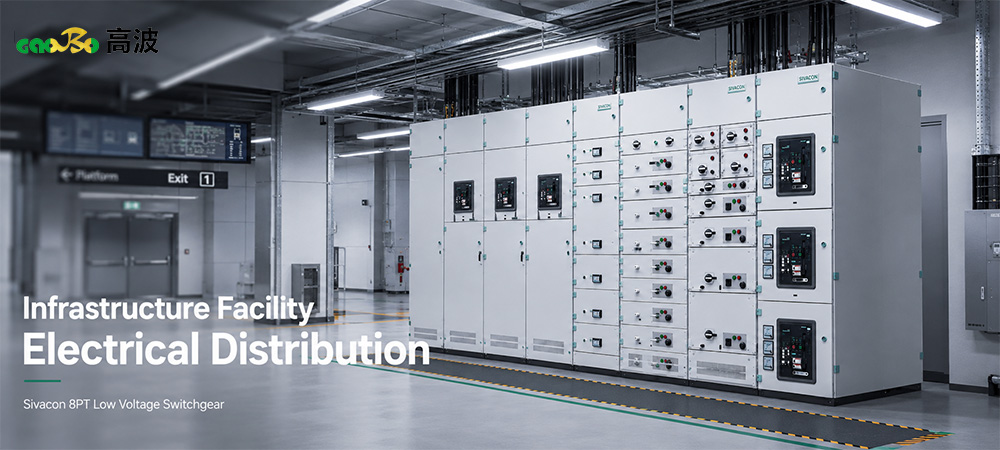

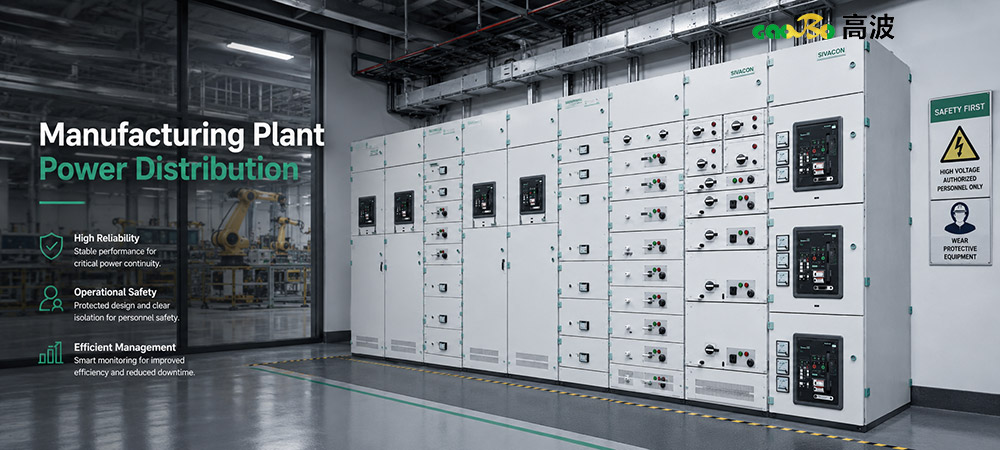

Низковольтное распределительное устройство SIVACON 8PT для современных систем распределения электроэнергии в промышленности.

Предыстория проекта

В современных промышленных предприятиях, коммерческих зданиях, центрах обработки данных, объектах инфраструктуры и производственных цехах стабильное распределение низковольтного электропитания имеет важное значение для повседневной работы. Даже кратковременное отключение электроэнергии может повлиять на производственные линии, инженерные системы зданий, освещение, системы отопления, вентиляции и кондиционирования воздуха, двигатели, насосы и системы автоматического управления. Поэтому заказчикам необходима низковольтная распределительная система, обеспечивающая надежное электроснабжение, безопасную эксплуатацию, гибкую конфигурацию и эффективное управление энергопотреблением.

Для выполнения этих требований, Производитель распределительных устройств GAOBO предложил индивидуальный подход Низковольтный распределительный щит SIVACON 8PT Решение для современного проекта промышленного распределения электроэнергии. Изделие предназначено для низковольтных применений в промышленных, строительных и инфраструктурных объектах, обеспечивая стабильное, надежное, безопасное и интеллектуальное распределение электроэнергии. Согласно информации на странице продукта, Распределительное устройство SIVACON 8PT Подходит для современных промышленных нужд и надежного управления низковольтным электропитанием в производственных и инфраструктурных приложениях.

Требования к проекту

Заказчик планировал модернизировать низковольтную систему распределения электроэнергии для производственного объекта с множеством электрических нагрузок, включая цепи управления двигателями, системы освещения, воздушные компрессоры, вентиляционное оборудование, вспомогательное оборудование и панели управления автоматикой. Существующая система распределения имела ограниченную возможность расширения и не в полной мере отвечала требованиям заказчика в отношении безопасности, ремонтопригодности и будущего роста нагрузки.

Основные требования проекта включали в себя:

1. Надежная низковольтная распределительная система для непрерывной промышленной эксплуатации.
2. Модульная конструкция шкафа для секций ввода, подачи, управления двигателем, компенсации и шинопровода.
3. Высокая токовая нагрузка для главных распределительных цепей.
4. Безопасная эксплуатация во время технического обслуживания и при возникновении неисправностей.
5. Гибкая конфигурация шкафов в соответствии с требованиями к нагрузке на объекте.
6. Хороший уровень защиты для электрощитовой в помещении.
7. Удобный доступ для осмотра, эксплуатации и подключения кабелей.
8. Поддержка дальнейшего расширения производственных линий.

Предлагаемое решение

Компания GAOBO предоставила индивидуальный подход. Низковольтный распределительный щит SIVACON 8PT Решение было разработано на основе перечня нагрузок заказчика, электрических схем, монтажного пространства и требований к распределению электроэнергии. Вся система включала в себя входящие шкафы, распределительные шкафы, шкафы шинопроводов, секции управления двигателями и шкафы компенсации реактивной мощности.

На странице товара перечислены несколько функциональных типов шкафов для системы SIVACON 8PT, в том числе: ФКБ Входящие, питающие и шинные распределительные шкафы с технологией автоматических выключателей. ВЫКЛЮЧЕННЫЙ Распределительные шкафы для кабельных фидеров, OFW Схемы выдвижных двигателей и кабельных питателей, ПФК шкафы реактивной компенсации, CCS Решения для монтажных пластин и шкафы распределительных устройств с предохранителями по технологии 3NJ4/3NJ6.

Такая модульная конфигурация позволила заказчику создать полноценную низковольтную распределительную систему, сохранив при этом гибкость конструкции для различных типов нагрузок.

Техническая конфигурация

Для данного проекта компания GAOBO выбрала конфигурацию шкафов в соответствии с фактической распределительной мощностью и требованиями безопасности объекта.

Основные технические параметры включали:

• Номинальное напряжение: 415 В / 400 В / 380 В
• Номинальное напряжение изоляции: 1000 В для входящих и питающих шкафов.
• Номинальное напряжение изоляции: 800 В для шкафов управления.
• Номинальная частота: 50 Гц
• Номинальный ток главной шины: 6300–4000 А / 4000–1600 А
• Уровень защиты: IP41 / IP40 / IP31 / IP30
• Цвет: Индивидуальный
• Срок выполнения заказа: около 30 дней.
• Области применения: промышленные предприятия, здания, инфраструктура и низковольтные системы распределения электроэнергии.

Эти параметры основаны на информации о товаре, представленной на странице товара GAOBO.

План реализации проекта

1. Анализ нагрузки и проектирование системы распределения электроэнергии

В начале проекта техническая группа GAOBO провела анализ данных о электрической нагрузке заказчика, мощности трансформаторов, схеме входящего электропитания, требованиях к фидерным цепям, нагрузках на двигатели, потребностях в компенсации и условиях монтажа. На основе этой информации группа подготовила схему распределения низковольтного электропитания, подходящую для повседневной эксплуатации заказчика и будущего расширения.

2. Расположение элементов в корпусе и функциональная конфигурация

Линейка распределительных устройств была разделена на различные функциональные секции, включая впускной шкаф, фидерный шкаф, шкаф шинопроводов, шкаф управления двигателями и шкаф компенсации реактивной мощности. Модульная конструкция SIVACON 8PT помогла оптимизировать расположение шкафов, упростить прокладку кабелей и повысить удобство технического обслуживания.

3. Выбор компонентов и проектирование защиты

В соответствии с требованиями заказчика к распределению электроэнергии были выбраны подходящие автоматические выключатели, автоматические выключатели в литом корпусе, предохранительные выключатели, шинные системы, измерительные приборы, компоненты управления и защитные устройства. При проектировании основное внимание уделялось безопасной эксплуатации, надежной защите от неисправностей и стабильному электроснабжению при различных условиях нагрузки.

4. Заводское производство и сборка

После утверждения проекта компания GAOBO изготовила и собрала распределительный щит на заводе. Каркас шкафа, шинная система, функциональные блоки, проводка, устройства защиты и вспомогательные компоненты были установлены в соответствии с утвержденными чертежами. Заводская сборка обеспечила лучший контроль качества и снизила объем работ по монтажу на объекте.

5. Контроль качества и испытания

Перед поставкой распределительный щит прошел плановый осмотр и электрические испытания. Осмотр включал проверку внешнего вида корпуса, механической работы, точности проводки, характеристик изоляции, соединения шин, целостности заземления, проверки защитной цепи и функционального тестирования.

6. Доставка, установка и ввод в эксплуатацию.

После прохождения проверки оборудование было упаковано и доставлено на объект заказчика. В ходе монтажа заказчик выполнил размещение шкафов, подключение кабелей, заземление и окончательную наладку. Компания GAOBO оказала техническую поддержку, обеспечив бесперебойный запуск и безопасную эксплуатацию.

Преимущества проекта

Специально разработанная низковольтная распределительная панель SIVACON 8PT помогла заказчику создать более безопасную, надежную и гибкую систему распределения низковольтного электропитания.

К основным преимуществам относятся:

• Стабильное распределение низковольтного электропитания для промышленного применения.
• Модульная конструкция шкафа для различных функций распределения электропитания
• Высокая пропускная способность по току главной шины для тяжелых электрических нагрузок.
• Гибкие решения для управления подачей и электродвигателями.
• Компенсация реактивной мощности для повышения энергоэффективности.
• Надежная защита входящих, питающих и моторных цепей.
• Простота в обслуживании благодаря удобной конструкции шкафа.
• Расширяемая конструкция для будущего увеличения производственных мощностей.
• Подходит для промышленного, строительного и инфраструктурного применения.

Этот проект демонстрирует, как GAOBO Сертифицированный низковольтный распределительный щит SIVACON 8PT Может поддерживать современные промышленные системы распределения электроэнергии, обеспечивая надежную работу, модульную гибкость и эффективное управление энергопотреблением.

Для заводов, коммерческих зданий, инфраструктурных проектов и промышленных объектов безопасная и интеллектуальная система низковольтных распределительных устройств имеет решающее значение для бесперебойной работы. Благодаря индивидуальному проектированию, профессиональному производству и гибкой конфигурации шкафов, Производитель распределительных устройств GAOBO могут предоставлять комплексные решения по распределению низковольтного оборудования в соответствии с различными требованиями проекта.

Если вы ищете надежного поставщика Низковольтный распределительный щит SIVACON 8PTНезависимо от того, разрабатываете ли вы на заказ низковольтные распределительные шкафы или комплексные решения по распределению электроэнергии для вашего следующего проекта, компания GAOBO может предоставить техническую поддержку, индивидуальную настройку продукции и профессиональные услуги по производству.
