Каковы различия между четырьмя типами низковольтных распределительных устройств: GGD, GCS, GCK и MNS?

Основные различия между четырьмя типами низковольтное распределительное устройство, GGD, GCS, GCK и MNS:

GGD — стационарный шкаф, а GCK, GCS и MNS — выдвижные. Шкаф GGD — устаревшая модель с пониженным уровнем безопасности, но и самой низкой ценой, подходящая для сборных подстанций. Шкафы GCK, GCS и MNS имеют модульную конструкцию, что обеспечивает меньшие габариты и компактность, что облегчает транспортировку и монтаж.

Шкаф GCS может быть установлен только как односторонний шкаф управления глубиной 800 мм, а шкаф MNS – как двухсторонний шкаф управления глубиной 1000 мм. Максимальный ток, рассчитанный для шкафа GCS, составляет 4000 А, а для шкафа MNS – 6300 А.

Механизмы выдвижения ящиков в шкафах GCK, GCS и MNS различаются. В шкафу GCS используется поворотный толкатель, а в шкафу MNS — большая блокировка. Шкаф GCS может иметь минимум 1/2 ящика, а шкаф MNS — 1/4. Шкаф GCS разделён на отсек сборных шин, электрический отсек и кабельный отсек, каждый из которых разделён перегородками. Шкаф MNS разделён на три функциональных отсека: отсек сборных шин, отсек ящиков и кабельный отсек, каждый из которых разделён высокопрочными стальными листами или огнестойкими изоляционными плитами.

Модули установки GCK, GCS и MNS различаются. GCS может быть изготовлен с максимальным количеством ящиков 22, а MNS — с 72 ящиками. Шкаф GCS имеет степень защиты IP30 и IP40, а в зависимости от требований возможна разработка шкафов с более высокой степенью защиты. Шкаф MNS имеет степень защиты IP40.

Шины шкафов GCK, GCS и MNS различаются. Горизонтальная шина GCK расположена в верхней части шкафа, а вертикальная шина не имеет огнестойкой пластиковой функциональной панели. Кабельные выходы могут располагаться сзади или в правом кабельном отсеке. Горизонтальные шины шкафов GCS и MNS расположены сзади и отделены перегородкой от переднего левого выдвижного блока и переднего правого кабельного отсека. Вертикальные шины собраны внутри огнестойкой пластиковой функциональной панели.

GCS производится внутри страны, а MNS — импортируется. GCS был выпущен на рынок в 1996 году и во многом разработан по образцу MNS. MNS — это продукт, изготовленный по технологии, полученной от швейцарской компании ABB.

Цены разные. GGD — самый дешёвый. GCS дешевле MNS.

При выборе низковольтного распределительного устройства необходимо учитывать следующие аспекты:

Условия установки: Различные типы низковольтных распределительных устройств подходят для разных условий установки. Например, для различных условий, таких как распределительные устройства электропитания, электрощитовые и распределительные щиты, необходимо выбирать разные типы низковольтных распределительных устройств.

Требования к оборудованию: для различного электрооборудования требуются различные распределительные устройства. Например, для такого оборудования, как двигатели, генераторы и трансформаторы, необходимо выбрать низковольтное распределительное устройство с функциями управления двигателями и распределения электроэнергии.

Эффективность защиты: Эффективность защиты низковольтного распределительного устройства является решающим фактором, влияющим на срок его службы. При выборе низковольтного распределительного устройства необходимо выбирать устройство с соответствующим уровнем защиты, исходя из фактических условий эксплуатации оборудования и условий эксплуатации.

Техническое обслуживание и ремонт: Техническое обслуживание и ремонт низковольтного распределительного устройства также являются важным фактором. Различные низковольтные распределительные устройства имеют разные требования к техническому обслуживанию. При выборе низковольтного распределительного устройства важно понимать требования к его обслуживанию и меры предосторожности, чтобы обеспечить его правильную эксплуатацию и обслуживание.

Ниже приведены подходящие сценарии применения низковольтных распределительных устройств GGD, GCS, GCK и MNS:

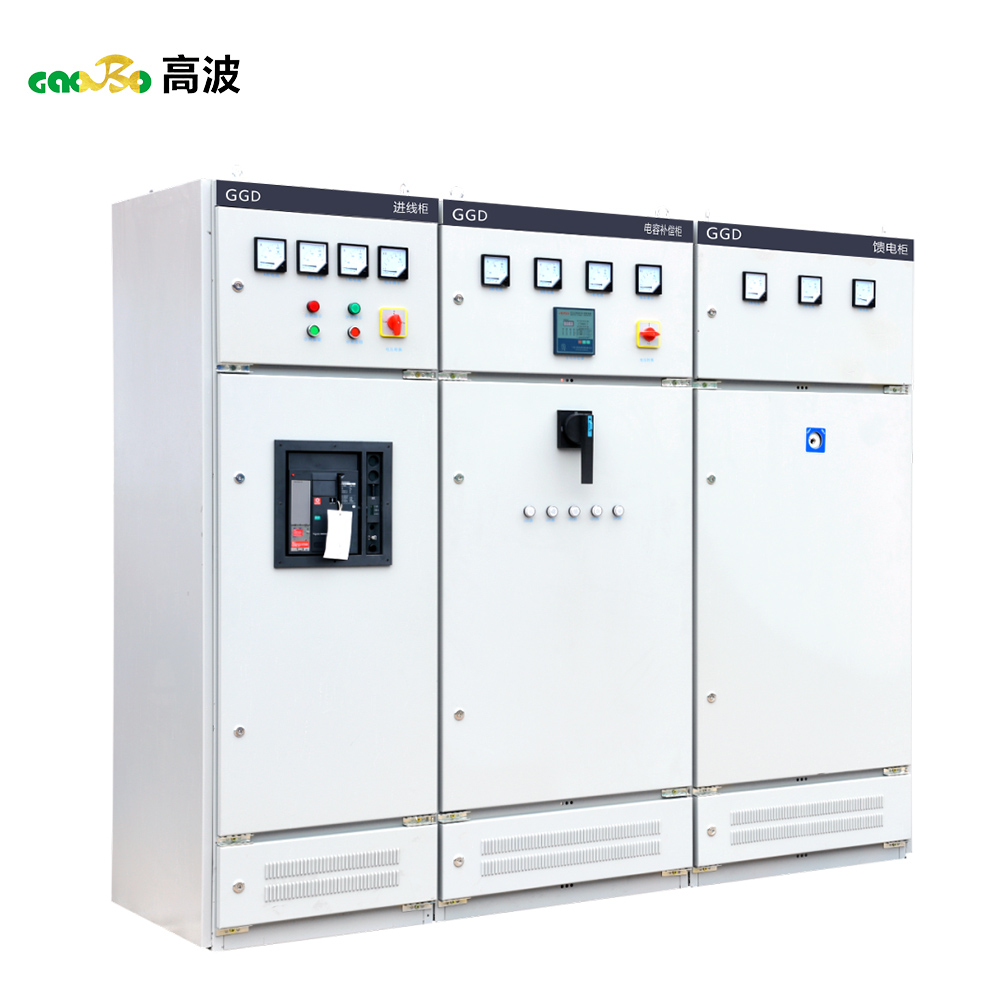

Серия GGD: подходит для систем распределения электроэнергии переменного тока частотой 50 Гц на подстанциях, электростанциях, промышленных и горнодобывающих предприятиях и т. д. с номинальным рабочим напряжением 380 В и номинальным рабочим током 1000–3150 А. Используется для распределения электроэнергии и освещения, а также для преобразования и управления распределением энергии.

Серия GCS: подходит для систем электроснабжения и генерации трёхфазного переменного тока частотой 50 Гц с номинальным рабочим напряжением 400 В (690 В) и номинальным током ≤4000 А. Используется для распределения электроэнергии, централизованного управления двигателями и компенсации конденсаторов. Широко применяется на электростанциях, нефтехимических заводах, в металлургии, текстильных фабриках, высотных зданиях и других объектах, требующих автоматизации и компьютерных интерфейсов.

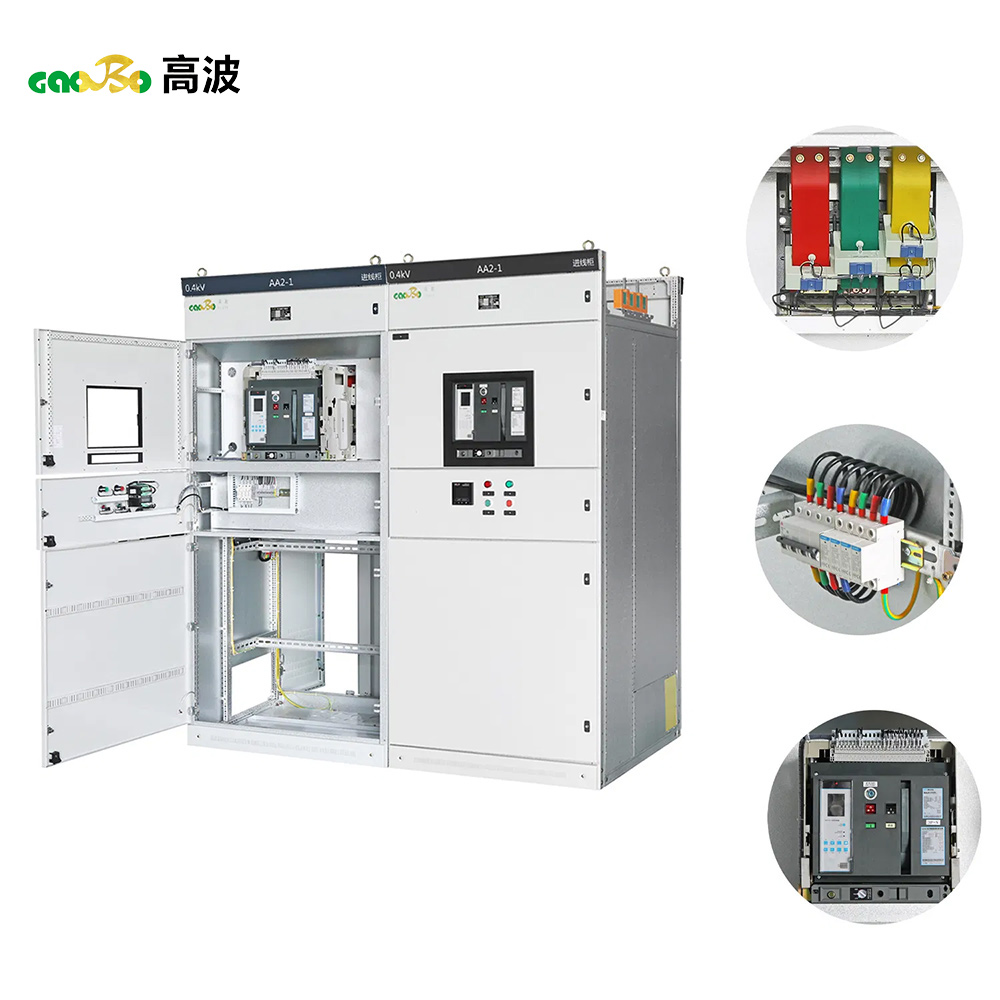

Серия GCK: подходит для систем распределения электроэнергии переменного тока частотой 50(60) Гц с номинальным рабочим напряжением ≤660 В и номинальным током ≤4000 А. Состоит из шкафа распределительного устройства (PC) и шкафа управления двигателями (MCC).

Серия MNS: Адаптируется к различным требованиям электроснабжения и распределения, широко применяется в низковольтных системах распределения электроэнергии на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, в зданиях и муниципальных учреждениях. Особенно подходит для объектов с высокой степенью автоматизации и необходимостью подключения к компьютерам.

При выборе типа распределительного устройства необходимо всесторонне учитывать такие факторы, как конкретная рабочая среда, требования к электрическим параметрам и бюджет.
