I. Что такое низковольтное распределительное устройство?

Низковольтное распределительное устройство, также известный как распределительный щит низкого напряжения или щитовая панель, представляет собой полный комплект электрооборудования, используемого в энергосистемах с переменным напряжением ниже 1000 В и постоянным напряжением ниже 1500 В. Его основными функциями являются распределение электроэнергии, управление, учёт, защита и мониторинг.

Подумайте об этом как о «транспортном узле» или «центре распределения» электроэнергии:

Вход: Получает электроэнергию от расположенного выше источника (например, трансформатора).

Основная функция: распределяет, контролирует и защищает электроэнергию внутри своего устройства.

Выход: Он безопасно и систематически подает электроэнергию через несколько цепей на различное конечное оборудование, такое как двигатели мастерских, офисное освещение, кондиционеры и водяные насосы.

Распространённые обозначения моделей: Возможно, вы слышали о MNS, GGD, GCK, GCS, Prisma или Blokset. Это различные типы и марки низковольтных распределительных устройств, различающиеся по конструкции, техническим параметрам и области применения.

Guangzhou Gaobo Electromechanical Equipment Co., Ltd---Yнаш надежный партнер в области распределительных устройств низкого напряжения

II. Основные роли и функции

Распределение электроэнергии: распределяет основную входящую электроэнергию по различным ответвлениям, обеспечивая электроснабжение различных зон и оборудования.

Управление цепями: обеспечивает подключение и отключение цепей с использованием таких компонентов, как автоматические выключатели и контакторы, что позволяет осуществлять ручное, дистанционное и автоматическое управление.

Защита: Это самая важная функция. Она автоматически отключает питание в случае таких неисправностей, как перегрузка, короткое замыкание или утечка тока на землю, защищая персонал и оборудование.

Измерение и мониторинг: включает в себя счетчики электроэнергии, амперметры, вольтметры и т. д. для измерения потребления электроэнергии и контроля параметров сети (например, напряжения, тока, коэффициента мощности).

Изоляция и техническое обслуживание: с помощью разъединителей или изоляторов обеспечивается видимый разрыв цепи, что гарантирует безопасность во время технического обслуживания и ремонта.

III. Основные компоненты

Типичное распределительное устройство низкого напряжения состоит из следующих частей:

IV. Основные классификации

По конструкции:

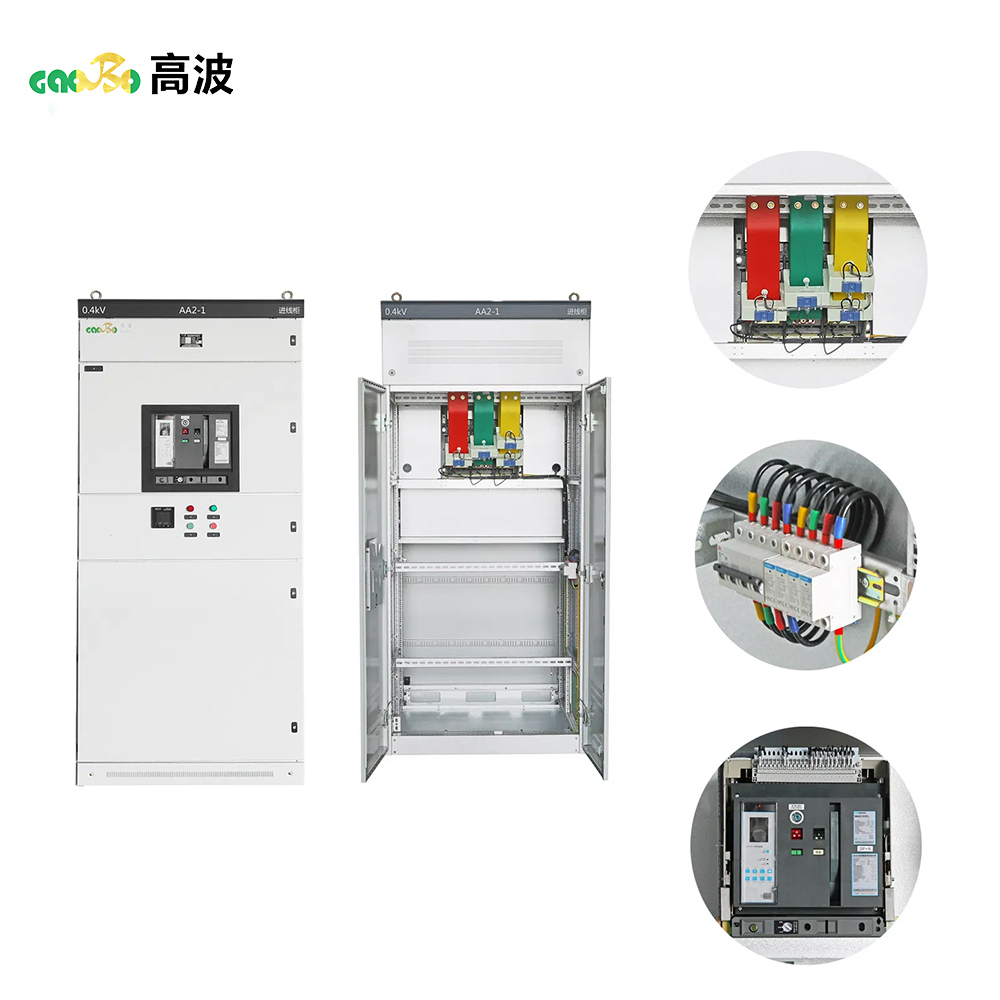

Стационарный тип: все электрические компоненты установлены стационарно. Простая конструкция, более низкая стоимость, но менее удобное обслуживание. Пример: GGD.

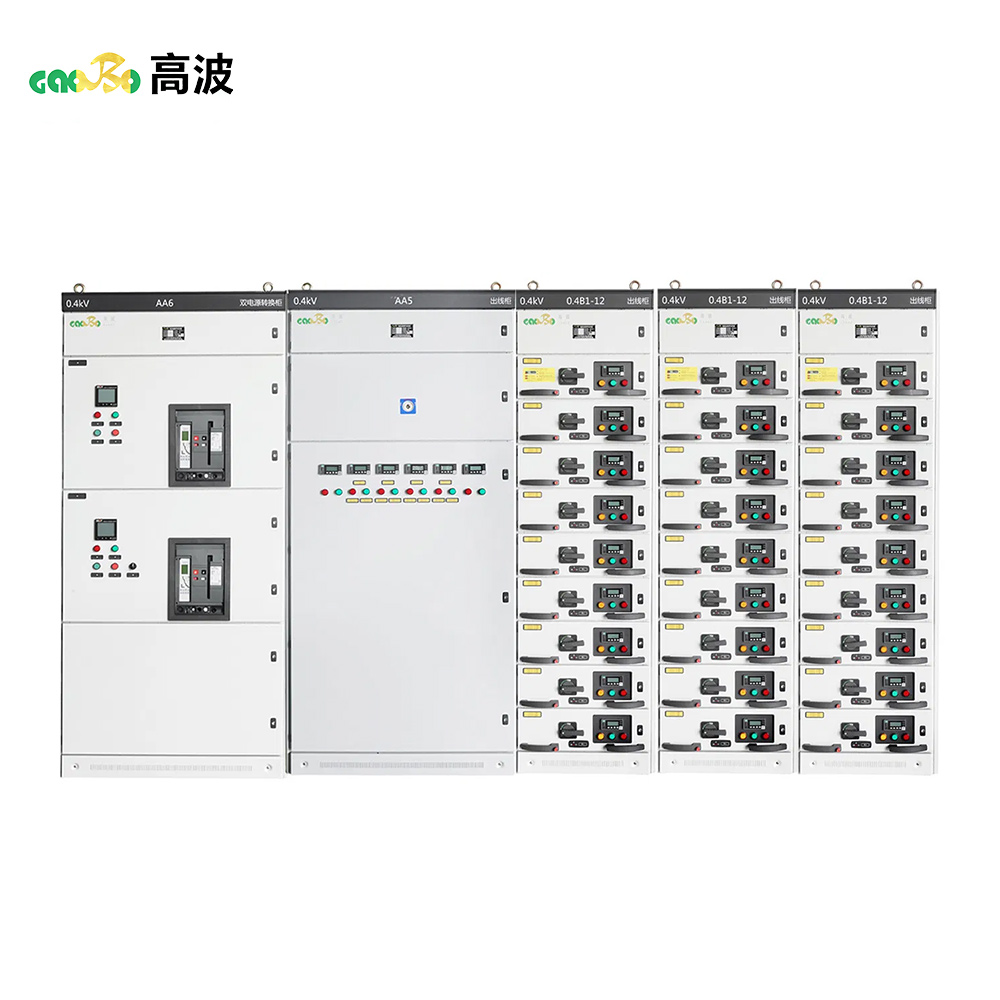

Выкатной тип: Функциональные блоки, такие как автоматические выключатели, встроены в съёмные ящики. В случае выхода из строя одной из цепей ящик можно быстро заменить запасным, что обеспечивает высокую доступность и простоту обслуживания. Примеры: MNS, Blokset, Prisma. Это современный и рекомендуемый выбор.

По применению:

Распределительные щиты: Для общего распределения электроэнергии.

Панели управления / Центры управления двигателями (MCC): Специально для управления таким оборудованием, как двигатели.

Батареи конденсаторов: для компенсации реактивной мощности.

Панели плавного пуска/ЧРП: содержат устройства плавного пуска или частотно-регулируемые приводы для плавного пуска двигателя и регулирования скорости.

V. Области применения

Низковольтные распределительные устройства являются важной инфраструктурой и используются в:

Промышленность: фабрики, шахты, производственные предприятия.

Коммерческие: офисные здания, торговые центры, гостиницы, больницы, школы.

Инфраструктура: аэропорты, железнодорожные вокзалы, метрополитены, стадионы, центры обработки данных.

Жилые помещения: многоквартирные комплексы, электрощитовые высотных зданий.

Возобновляемая энергетика: распределение электроэнергии после инверторов на солнечных фотоэлектрических станциях и ветряных электростанциях.

VI. Ключевые соображения при выборе

При выборе низковольтного распределительного устройства необходимо учитывать следующие факторы:

Общая допустимая нагрузка и расчет: определение общей электрической нагрузки и требований к току.

Ввод/вывод кабеля: верхний или нижний ввод кабеля.

Тип сборки: выберите стационарный или выдвижной вариант в зависимости от бюджета и требуемой надежности.

Марки компонентов: Марка и качество основных компонентов (выключателей, контакторов) имеют решающее значение.

Степень защиты от проникновения (IP): выберите соответствующий код IP в зависимости от среды установки (например, влажность, пыль).

Возможность расширения в будущем: рассмотрите необходимость добавления цепей в будущем.

Стандарты и сертификация: убедитесь, что продукт соответствует национальным или международным стандартам (например, IEC, UL, GB) и имеет необходимые сертификаты (например, CE, CCC).

VII. Правила безопасной эксплуатации

Безопасность превыше всего! Эксплуатация и обслуживание низковольтных распределительных устройств должны выполняться только квалифицированными и сертифицированными электриками.

Строго внедряйте систему разрешений на работу.

Перед началом работы обязательно убедитесь в отсутствии напряжения, разрядите конденсаторы, а также выполните заземление и короткое замыкание.

Разместите четкие предупреждающие знаки, например: «НЕ ВКЛЮЧАТЬ — РАБОТАЮТ МУЖЧИНЫ».

Используйте соответствующие изолированные инструменты и средства индивидуальной защиты (СИЗ).

Никогда не эксплуатируйте разъединитель/изолятор под нагрузкой.
