В обширном и сложном мире распределения электроэнергии, от местной подстанции до распределительного щита в подвале здания, распределительное устройство играет важнейшую роль. Оно представляет собой совокупность электрических разъединителей, предохранителей и автоматических выключателей, используемых для управления, защиты и изоляции электрооборудования. Его можно рассматривать как центр управления и безопасности электрической сети. Хотя все распределительные устройства служат этой фундаментальной цели, различие между распределительными устройствами низкого (НН) и высокого (ВН) напряжения весьма существенно, что влияет на их конструкцию, применение и протоколы безопасности.
Gaobo Power solution — профессиональный производитель распределительных устройств низкого и высокого напряжения в Гуанчжоу, Китай.

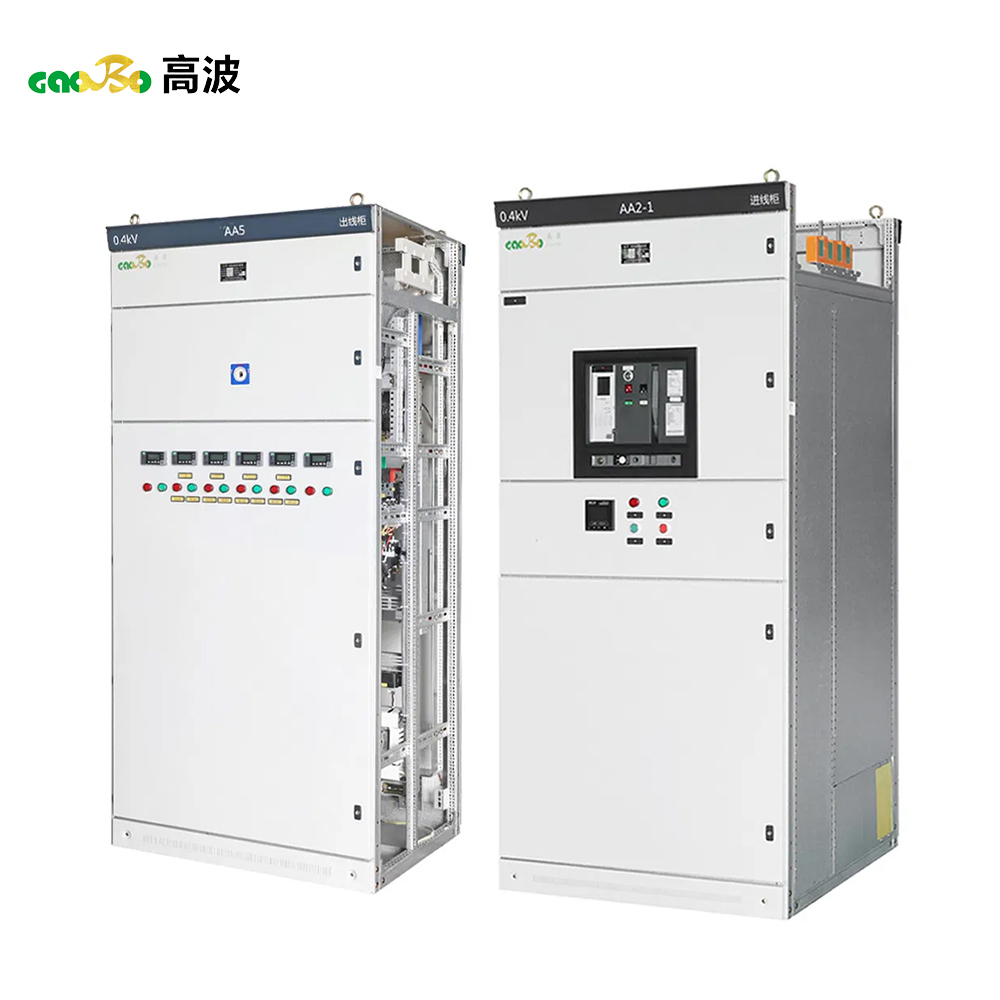

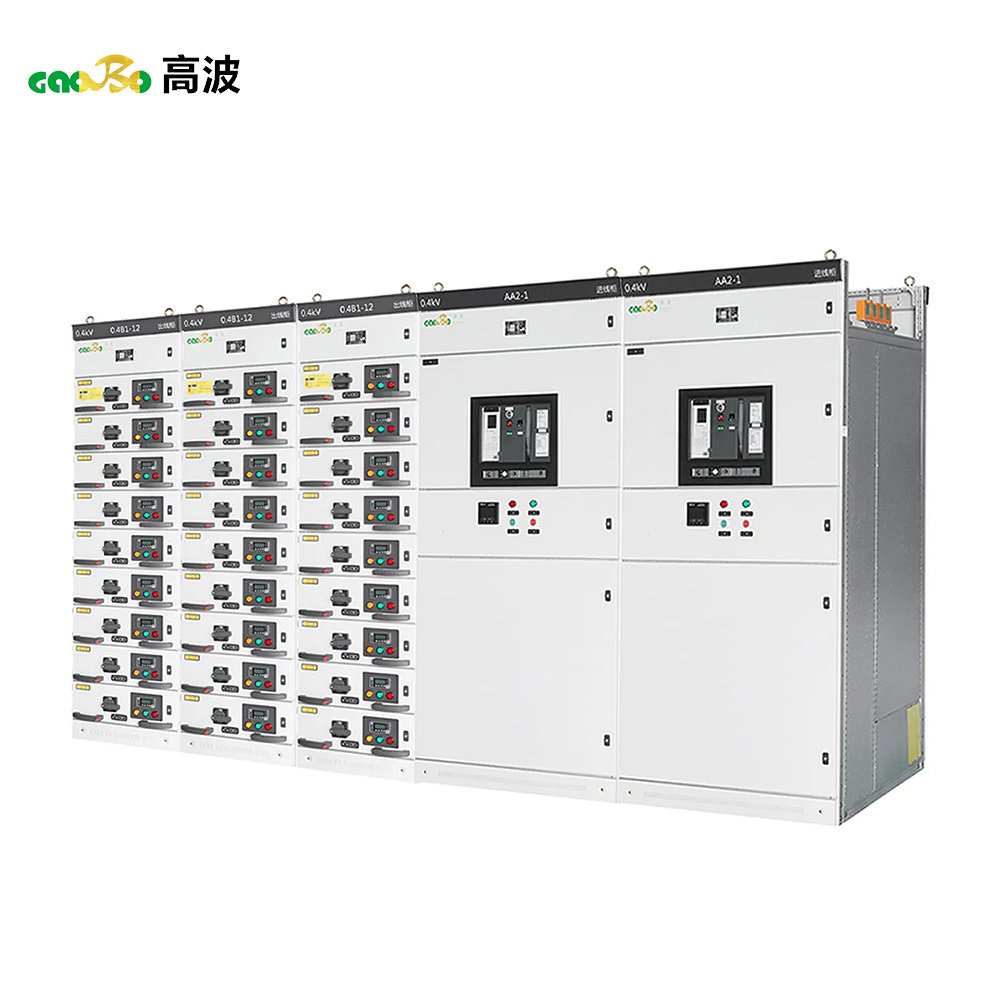

Что такое распределительное устройство низкого напряжения?
Низковольтное распределительное устройство предназначено для электросистем с напряжением не более 1000 вольт переменного тока (или 1500 вольт постоянного тока). Это оборудование, которое можно встретить в коммерческих, промышленных и жилых помещениях. Его основная функция — управление и защита распределительных сетей, обеспечивая электропитание таких потребителей, как освещение, двигатели и офисное оборудование.
К общим компонентам распределительного устройства низкого напряжения относятся:
Автоматические выключатели в литом корпусе (MCCB) и воздушные автоматические выключатели (ACB): Это рабочие лошадки для отключения токов короткого замыкания и перегрузок.
Контакторы: Используется для дистанционного включения и выключения нагрузок, часто для управления двигателями.
Защитные реле: Контролируйте электрические параметры и активируйте автоматические выключатели в случае возникновения отклонений от нормы.
Измерительные приборы: Вольтметры, амперметры и счетчики электроэнергии для контроля состояния системы.
Низковольтные распределительные устройства характеризуются компактной конструкцией в металлическом корпусе, часто устанавливаемой в ряд. Безопасность персонала обеспечивается изоляцией и закрытым корпусом, но основное внимание уделяется эксплуатационной надежности и защите подключенного оборудования от повреждений.

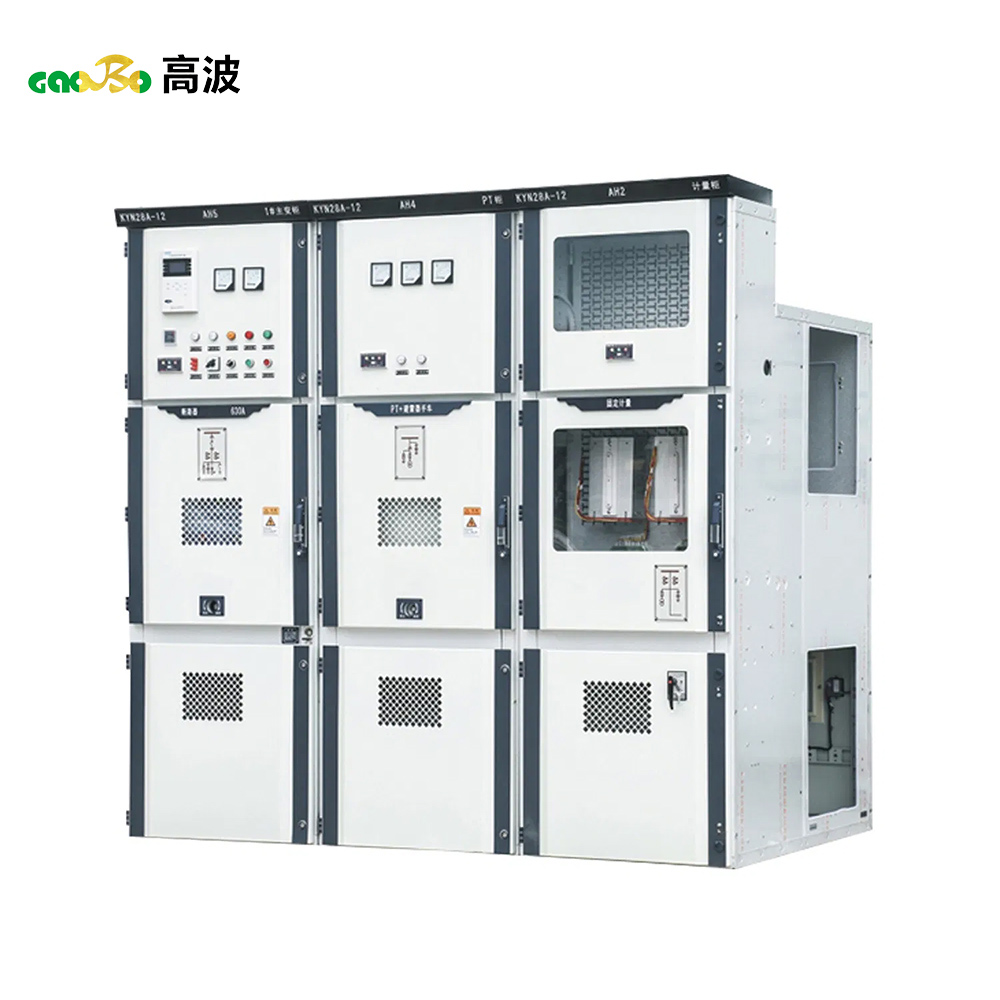

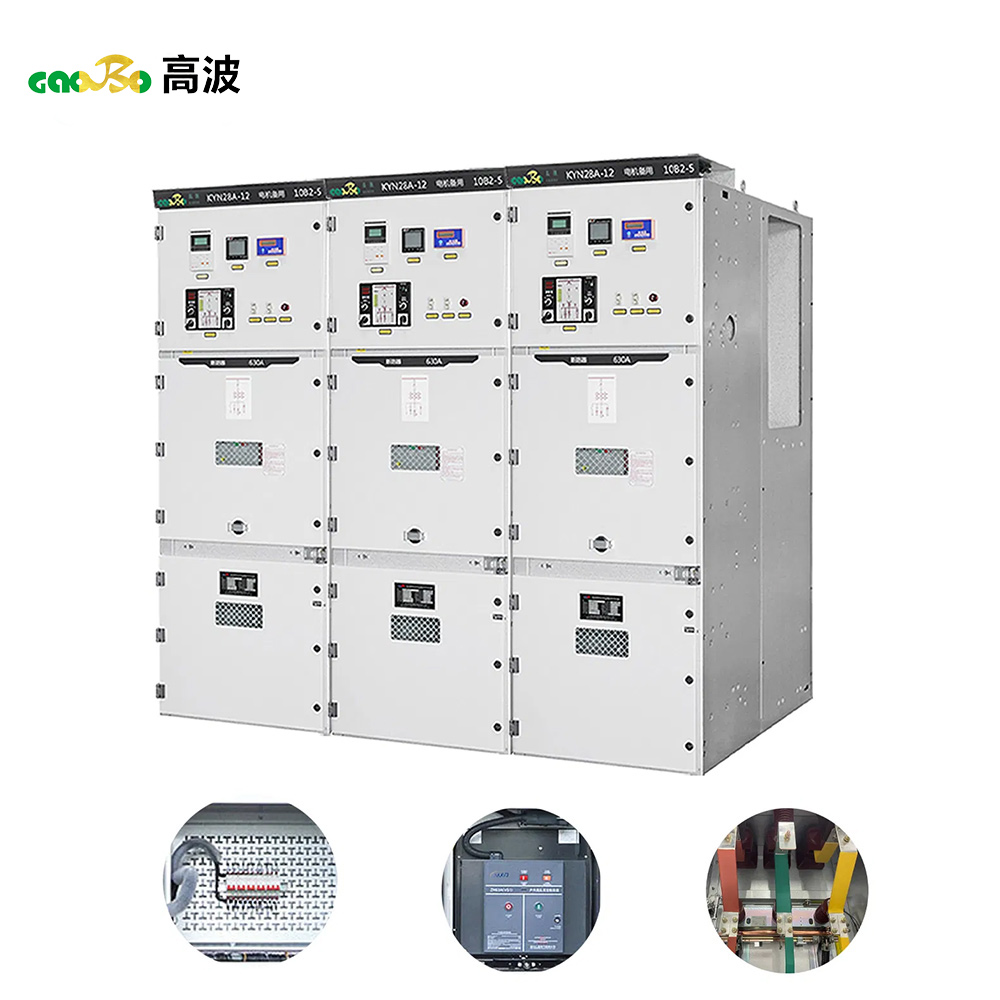

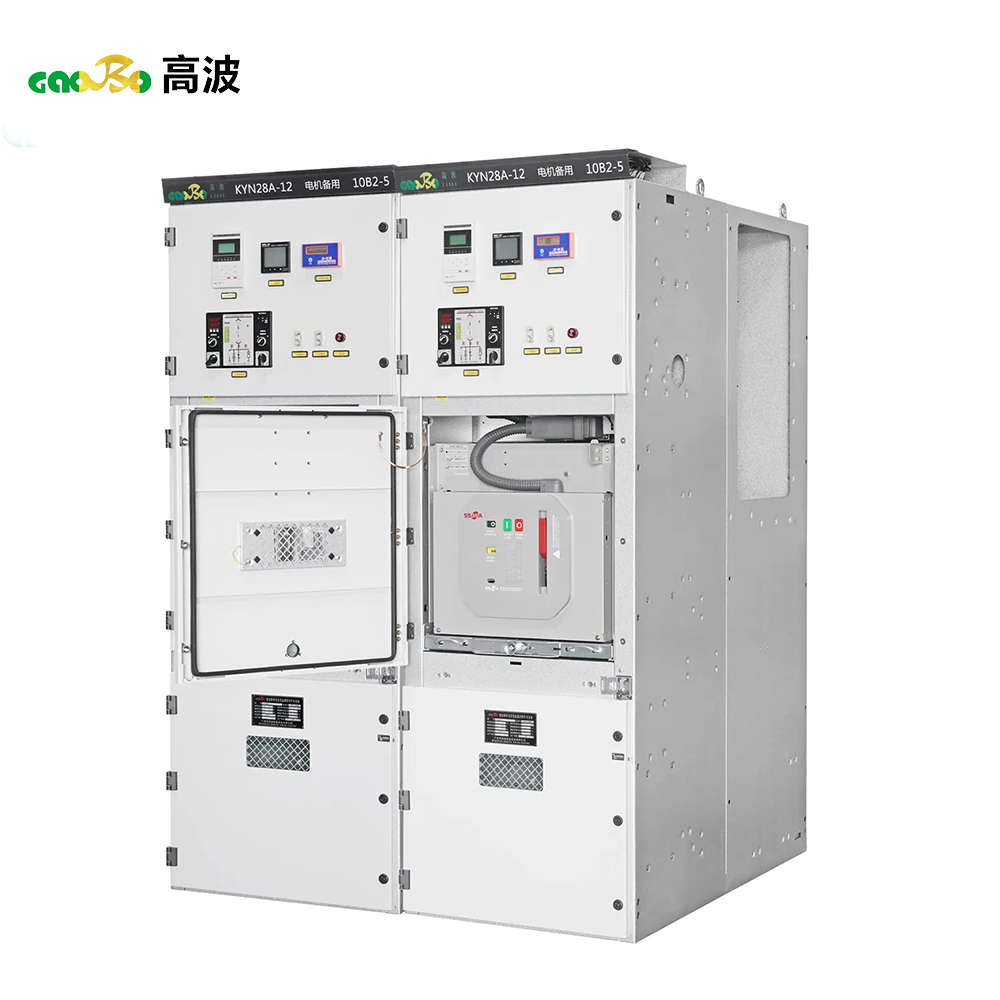

Что такое высоковольтное распределительное устройство?
Высоковольтное распределительное устройство предназначено для передачи и распределения электроэнергии в электросети, обычно работая с напряжением от 36 до 765 кВ и выше. Его роль заключается в управлении и защите мощных цепей и крупных сегментов электрической сети, таких как линии электропередачи, силовые трансформаторы и целые подстанции.
Из-за огромного количества потребляемой энергии конструкция и компоненты высоковольтных распределительных устройств значительно более прочные и сложные. Ключевые компоненты включают в себя:
Вакуумные или элегазовые выключатели: При высоких напряжениях один только воздух не может безопасно погасить электрическую дугу, возникающую при разрыве цепи. В этих выключателях для эффективного гашения дуги используется вакуум или элегаз (SF6).
Разъединители (изоляторы): Они обеспечивают видимый воздушный зазор для изоляции оборудования при техническом обслуживании, гарантируя полное обесточивание секции.
Трансформаторы тока (ТТ) и трансформаторы напряжения (ТН): Они снижают высокий ток и напряжение до измеримых значений для защитных реле и счетчиков.
Усовершенствованные защитные реле: Это высокотехнологичные устройства, предназначенные для устранения неисправностей за миллисекунды и поддержания стабильности всей энергосистемы.
В чем разница между распределительными устройствами низкого и высокого напряжения?
Основные различия между распределительными устройствами низкого и высокого напряжения заключаются в уровнях напряжения, которые они контролируют.
Уровень напряжения: Это самое фундаментальное различие. Низкое напряжение ≤ 1000 В, тогда как высокое напряжение обычно начинается с 36 кВ.
Применение и местоположение: Распределительные устройства низкого напряжения устанавливаются в конце распределительной линии — в центрах обработки данных, на заводах и в крупных зданиях. Распределительные устройства высокого напряжения устанавливаются на передающих подстанциях и крупных электростанциях.
Проектирование и строительство: Интенсивное электрическое напряжение в высоковольтных системах требует больших физических зазоров между компонентами для предотвращения дугообразования. Поэтому высоковольтное оборудование имеет гораздо большие габариты и часто размещается на отдельных контролируемых подстанциях. Низковольтное оборудование гораздо компактнее.
Среда гашения дуги: В низковольтных выключателях в качестве дугогасительной среды обычно используется воздух. Высоковольтным выключателям требуются современные среды, такие как вакуум или элегаз, для безопасного и быстрого гашения мощной дуги.
Особое внимание безопасности: Работа с высоковольтным оборудованием сопряжена с экстремальным риском. Требования техники безопасности строгие и требуют строгого соблюдения процедур блокировки и маркировки, использования заземляющих браслетов и специальных средств индивидуальной защиты (СИЗ). Последствия дугового разряда в высоковольтных системах катастрофичны.
В то время как распределительные устройства как низкого, так и высокого напряжения Незаменимые для безопасного и надёжного электроснабжения, они работают в принципиально разных областях. Низковольтное распределительное устройство (НРУ) — это конечный распределитель, безопасно обеспечивающий электроэнергией ежедневное потребление. Высоковольтное распределительное устройство (ВРУ) — это основа электросети, управляющая огромными объёмами энергии, передаваемыми на большие расстояния. Понимание их функций, конструкции и критически важных мер безопасности, которые они требуют, крайне важно для всех, кто работает с электроэнергетическими системами.
