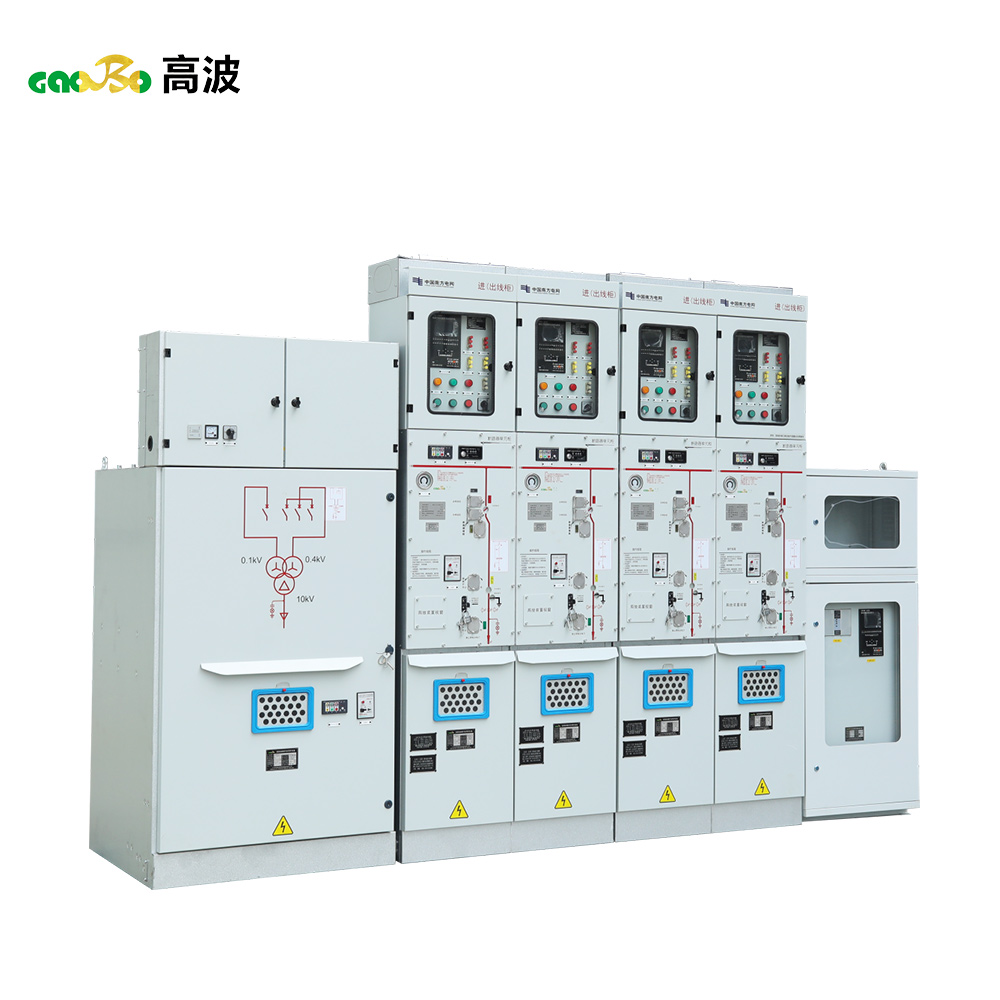

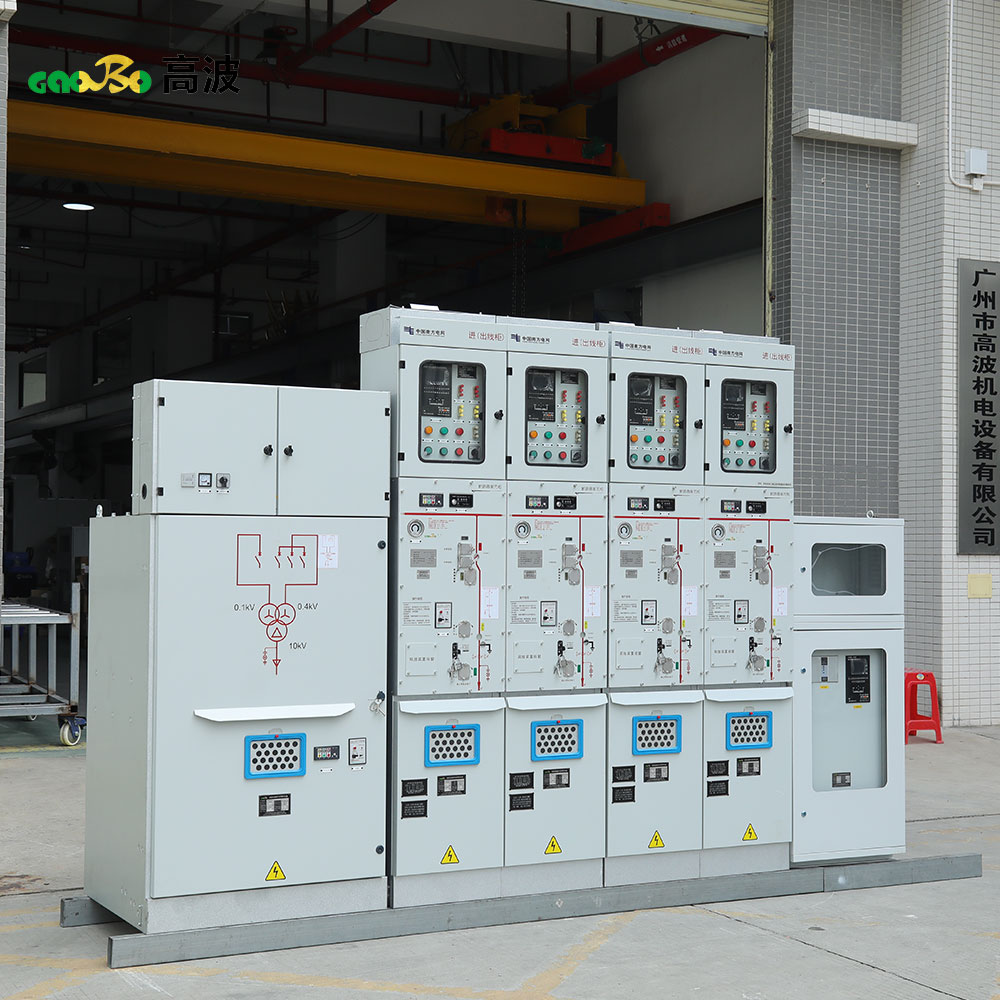

Распределительное устройство Gaobo с изолированной последовательной кольцевой магистралью в металлическом корпусе
Описание продукции:
Наши распределительные устройства с кольцевой изоляцией в металлическом корпусе представляют собой новую серию полностью герметичных распределительных устройств, разработанных с использованием технологии компьютерного моделирования и многолетнего опыта проектирования и производства. Распределительное устройство с кольцевой изоляцией в металлическом корпусе имеет фиксированную конструкцию блока кольцевой изоляции и допускает до 15 различных способов крепления.
Ячейка последовательной кольцевой магистрали в металлическом корпусе с изоляцией представляет собой компактное, расширяемое распределительное устройство, которое может быть сконфигурировано с использованием до шести модулей в одной элегазовой камере. Верхняя часть отсека сборных шин каждой ячейки может быть соединена с другим распределительным устройством с элегазовой изоляцией посредством полностью герметичной сборной шины. Её можно расширить до нескольких комбинированных ячеек с различными функциями.
Приложение:
Кольцевые распределительные устройства в металлическом корпусе с изоляцией подходят для сетей переменного тока частотой 50 Гц и напряжением 12 кВ и 24 кВ и широко используются в промышленных и гражданских кабельных сетях и на терминалах электроснабжения. Они особенно подходят для защиты и управления электрооборудованием в следующих местах: городские распределительные сети жилых домов, небольшие подстанции, коммутационные станции, промышленные и горнодобывающие предприятия, торговые центры, аэропорты, метрополитены, ветрогенераторы, малые и средние электростанции, больницы, стадионы, железные дороги, туннели и т.д.
Особенности продукта:
1. В кольцевом распределительном устройстве с металлическим корпусом типа SF6 в качестве дугогасящей и изолирующей среды используется газ SF6:
2. Распределительное устройство представляет собой полностью герметичную, полностью изолированную конструкцию; шины, выключатели и токоведущие части полностью заключены в корпус из нержавеющей стали. Полость заполнена элегазом под давлением 1,4 бар, что обеспечивает степень защиты IP67. Распределительное устройство полностью защищено от внешних воздействий окружающей среды, обеспечивая нормальную работу даже в экстремальных условиях, таких как кратковременное погружение в воду, и не требует обслуживания в течение всего срока службы.
3. Распределительное устройство имеет полную пятиступенчатую блокировку, исключающую сбои в работе персонала и оборудования, вызванные человеческим фактором.
4. Все распределительные устройства оснащены надежным каналом сброса давления, обеспечивающим безопасность операторов даже в экстремальных ситуациях. Распределительные устройства подразделяются на два типа: стационарные и расширяемые.
5. ТРаспределительное устройство обычно имеет передний вход и выход, но может также иметь боковой выход или боковое расширение в зависимости от различных положений установки.
6. Шкаф имеет небольшие размеры, прост в установке и подходит для мест с ограниченным пространством и неблагоприятными условиями окружающей среды.
7. Распределительный шкаф может быть оснащен электрическими, дистанционными и контрольными устройствами в соответствии с различными потребностями пользователя.
Технические параметры：
| Параметры | Модуль С (Переключатель нагрузки) | F-модуль (Комбинированный электрический аппарат) | V-модуль (вакуумный выключатель) | Изолирующий/заземляющий переключатель |
| Номинальное напряжение кВ | 12/24 | 12/24 | 12/24 | 12/24 |
| Выдерживаемое напряжение промышленной частоты кВ | 42/65 | 42/65 | 42/65 | 42/65 |
| Выдерживаемое напряжение грозового импульса, кВ | 75/125 | 475/125 | 75/125 | 75/125 |
| Номинальный ток, А | 630/630 | Это зависит от номинала тока предохранителя. | 630/630 | / |
| Ток отключения замкнутого контура А | 630/630 | / | / | / |
| 5% номинального тока отключения активной нагрузки, А | 31,5/- | / | / | / |
| Ток отключения замыкания на землю А | 200/150 | / | / | / |
| Ток отключения А для зарядки кабеля при замыкании на землю | 115/87 | / | / | / |
| Номинальный ток передачи, А | / | 1750 | / | / |
| Максимальный ток А используемого предохранителя | / | 125 | / | / |
| Ток отключения короткого замыкания кА | / | Это зависит от номинала тока предохранителя. | 25/20 | / |
| Замыкающая способность кА | 63/50 | Ограничено высоковольтными предохранителями | 63/50 | 50/40 |
| Кратковременный выдерживаемый ток в секундах, кА | 25 | / | 25 | 25 |
| Механический срок службы | 5000 | 3000 | 10000 | 3000 |
