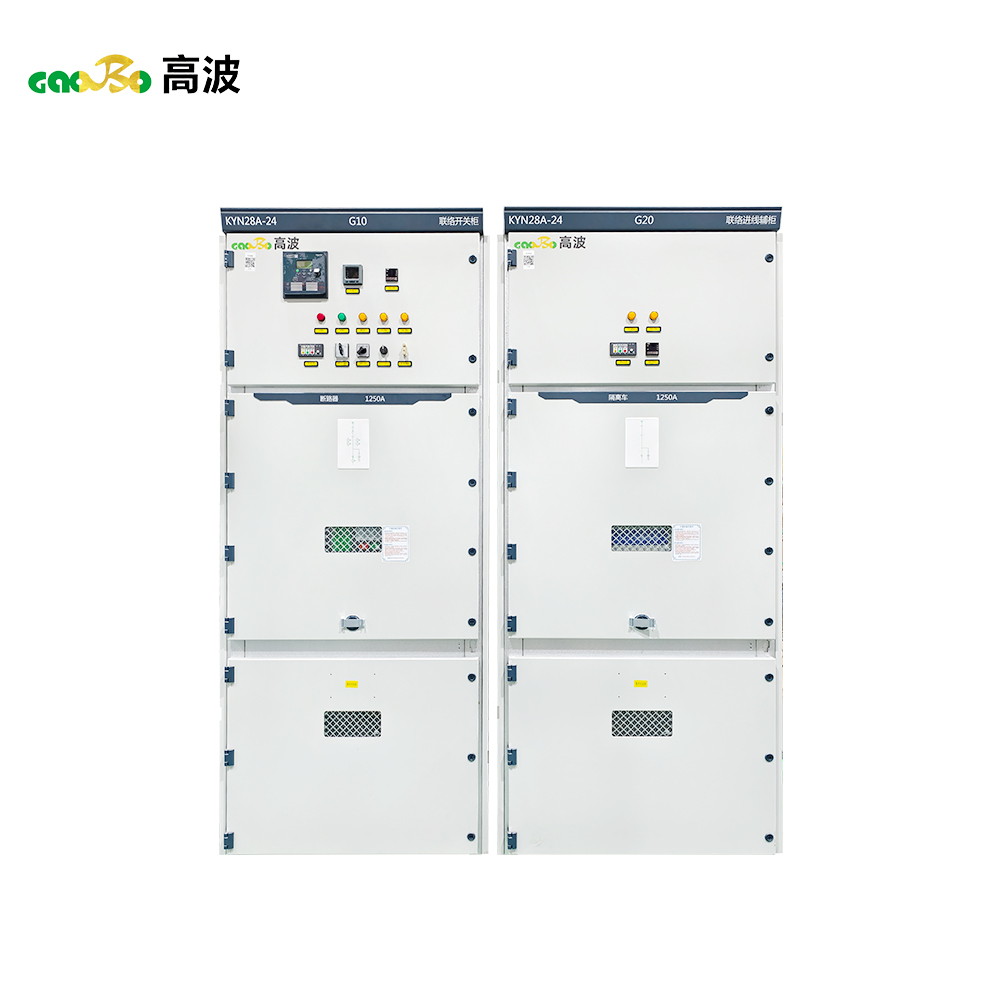

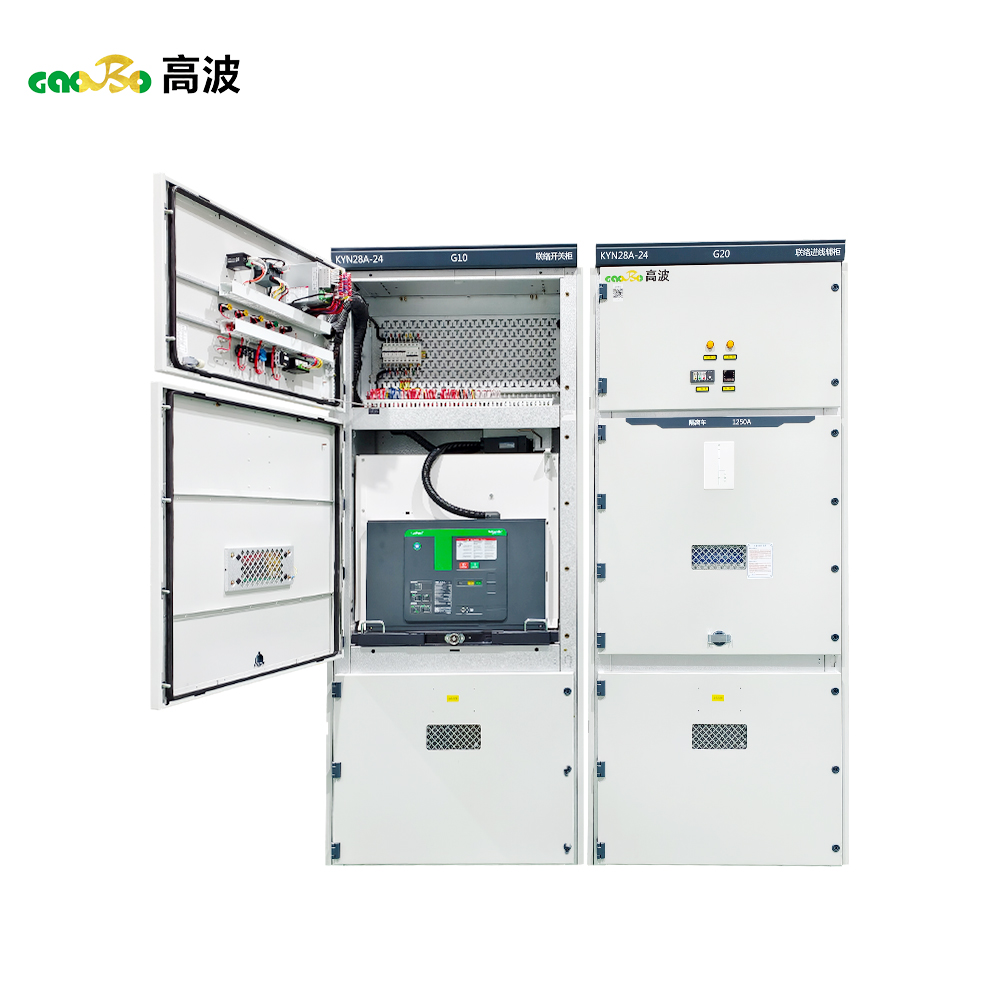

Шкаф высоковольтных соединений KYN28A-24 G20
Описание продукта:
KYN28A-24 G20 от Gaobo Power Solution Шкаф высоковольтных соединений и соответствующий вспомогательный вводной шкаф являются профессиональными устройствами на 24 кВ. высоковольтные распределительные устройстваРазработан для распределительных сетей среднего и высокого напряжения. Являясь основным оборудованием для подключения к сетям передачи и распределения электроэнергии, коммутации и вспомогательного управления, данное изделие соответствует национальным и промышленным стандартам производства высоковольтного оборудования, отличается компактной конструкцией, надежными электрическими характеристиками и превосходной помехоустойчивостью.
Соединительный шкаф G20 обеспечивает безопасное и стабильное соединение и переключение между различными секциями электропитания высоковольтной сети, а входящий вспомогательный шкаф обеспечивает дополнительную защиту, передачу сигналов и поддержку управления для входящей стороны высоковольтной системы, формируя комплексное и согласованное решение для распределения электроэнергии в высоковольтной сети. Благодаря использованию высококачественных изоляционных и проводящих материалов, шкаф обладает высокой устойчивостью к токам короткого замыкания и перенапряжениям, обеспечивая долговременную стабильную работу в суровых условиях электросети. Компания Gaobo Power предлагает Услуги по разработке и производству оригинального оборудования (OEM/ODM) В данной серии предусмотрена возможность персонализированной настройки внутренней конфигурации, размеров шкафов и функциональных модулей для удовлетворения индивидуальных потребностей различных проектов в области электросетей, распределения электроэнергии на заводах и строительства инфраструктуры.
Функции:
1. Профессиональная высоковольтная конструкция: Специализированная модель KYN28A-24 G20 для высоковольтных энергосистем напряжением 24 кВ, отличающаяся продуманной конструкцией и надежными характеристиками межсоединений/вспомогательного управления, соответствует стандартам промышленного производства высоковольтных распределительных устройств.
2. Решение с двойным согласованным шкафом: интегрированный шкаф межсоединений и вспомогательный входящий шкаф, обеспечивающие бесшовное согласование подключения к сети, защиты входящих линий и вспомогательного управления, повышая целостность и эффективность высоковольтной распределительной системы.
3. Превосходная безопасность и изоляция: Использование высококачественных изоляционных материалов и закрытой конструкции корпуса обеспечивает превосходные дугогасящие и противоутечные свойства, эффективно предотвращая угрозы безопасности, связанные с высоким напряжением, и гарантируя безопасность персонала и оборудования.
4. Стабильная помехоустойчивость: высокая устойчивость к токам короткого замыкания и перенапряжениям в электросети, хорошая электромагнитная совместимость, адаптация к сложным и изменчивым условиям работы высоковольтных электросетей.
5. Возможность индивидуальной настройки на заводе: Gaobo Power осуществляет прямую заводскую настройку, поддерживая персонализированную конфигурацию внутренних компонентов, функциональных модулей, размеров корпуса и маркировки, адаптированную к конкретным требованиям проекта.
6. Простота эксплуатации и обслуживания: модульная внутренняя компоновка, четкая маркировка проводов, а также удобная разборка и сборка функциональных компонентов, что упрощает эксплуатацию, техническое обслуживание и последующее расширение системы на месте.
Основное приложение:
Инфраструктура электросетей : городские и сельские электросети напряжением 24 кВ, региональные распределительные сети электроснабжения, отвечающие за межсетевое соединение и коммутацию участков высоковольтной электросети.
Промышленные производственные базы : Крупные заводы, промышленные парки, металлургические заводы и химические предприятия с высоковольтным автономным распределением электроэнергии, для высоковольтного соединения и вспомогательного управления входящими линиями внутренней электросети завода.
Проекты в области энергетики и электроэнергетики : Гидроэлектростанции, ветроэлектростанции, тепловые электростанции и подстанции (24 кВ) в качестве основного вспомогательного оборудования для выработки и распределения электроэнергии в сети.
Ключевая инфраструктура Области применения: центры обработки данных, транспортные узлы (вокзалы высокоскоростных поездов, аэропорты), крупные коммерческие комплексы и муниципальные общественные объекты с высокими требованиями к стабильности электроснабжения, для высоковольтных распределительных сетей и вспомогательной защиты.
Горнодобывающие и строительные проекты : Крупные карьеры, подземные шахты и масштабные строительные проекты предусматривают создание временных высоковольтных систем распределения электроэнергии, обеспечивающих безопасное соединение и управление входящими линиями высоковольтной сети.
Технические параметры:
| Параметр | Подробности |
| Номинальное напряжение (переменного тока) | 24 кВ |
| Номинальный ток | 1250А |
| Номинальная частота | 50 60 Гц |
| Распределительное устройство, рассчитанное наТекущий | 630A 1250A 1600A 2000A 2500A 3150A |
| Разрыв РейтингТекущий | 630A 1250A 1600A 2000A 2500A 3150A |
| Номинальный кратковременный ток | 16 20 25 31.5 40 (KA/4S) |
| Номинальный пиковый выдерживаемый ток | 40 50 63 80 100 KA |
| Номинальный ток отключения при коротком замыкании | 16 20 25 31.5 40 KA |
| Номинальный ток замыкания при коротком замыкании | 40 50 63 80 100 KA |
| Номинальный уровень изоляции, выдерживаемое напряжение при частоте сети. | Фаза - Фаза Фаза-Земля 42 Разрыв (Изоляция) 48 |
| Выдерживаемое напряжение при импульсном воздействии молнии | Фаза - Фаза Фаза-Земля 72 Разрыв (Изоляция) 85 |
| Срок службы автоматического выключателя | 10000 раз |
| Уровень защиты | Корпус IP4X, открытый шкаф с автоматическими выключателями: 12PX |
| Температура и влажность окружающей среды | -25~45 ℃ |
| Высота | Менее 1000 м |
